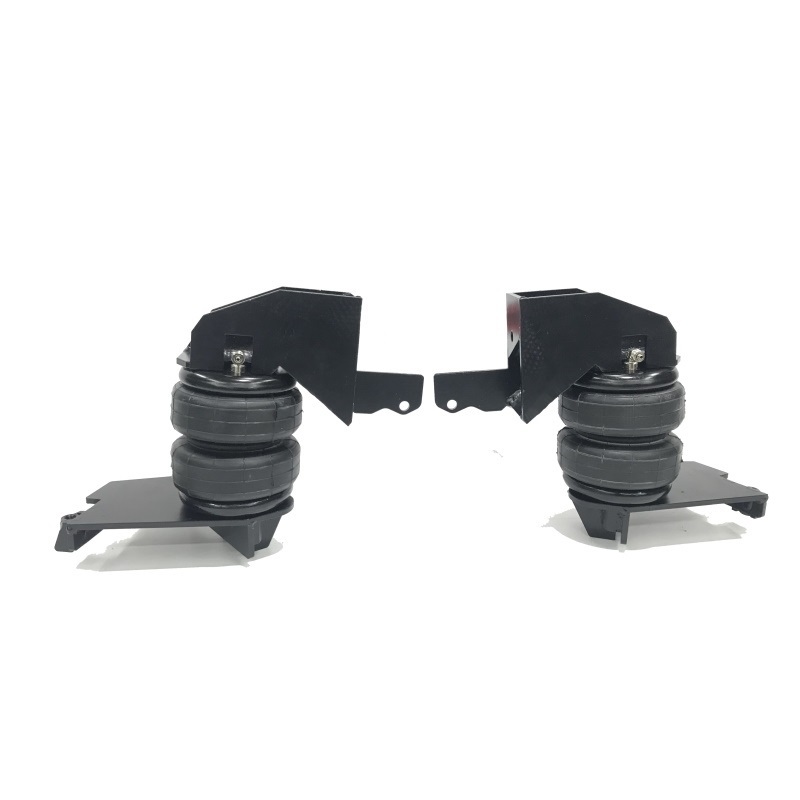

Усиленная пневмоподвеска передней оси ГАЗ Газель NEXT 3.5 (шасси/ЦМФ) / 4.5 ЦМФ, 4.6 шасси.
Без системы управления, приминима к годам выпуска 2015|2016|2017|2018|2019|2020
| Технические характеристики | |
| Артикул: | 102022 |
| Ось: | Передняя |
| Ресивер: | Без ресивера |
| Подкачка шин: | нет |
| Модель автомобиля: | Газель Next 3.5, Газель Next ЦМФ 3.5, Газель Next 4.5, Газель Next ЦМФ 4.5 |
Усиленная пневмоподвеска передней оси на ГАЗ Газель NEXT 3.5 (шасси/ЦМФ) / 4.5 ЦМФ, 4.6 шасси.
Задачи оборудования:
- повышение плавности хода,
- увеличение срока службы пружин подвески передней оси
- регулировка клиренса переднего свеса по необходимости
В комплекте применены фирменные пневматические элементы Air-Ride 400145 из эластичной резины с неилоновым кордом и внутренним защитным буфером.

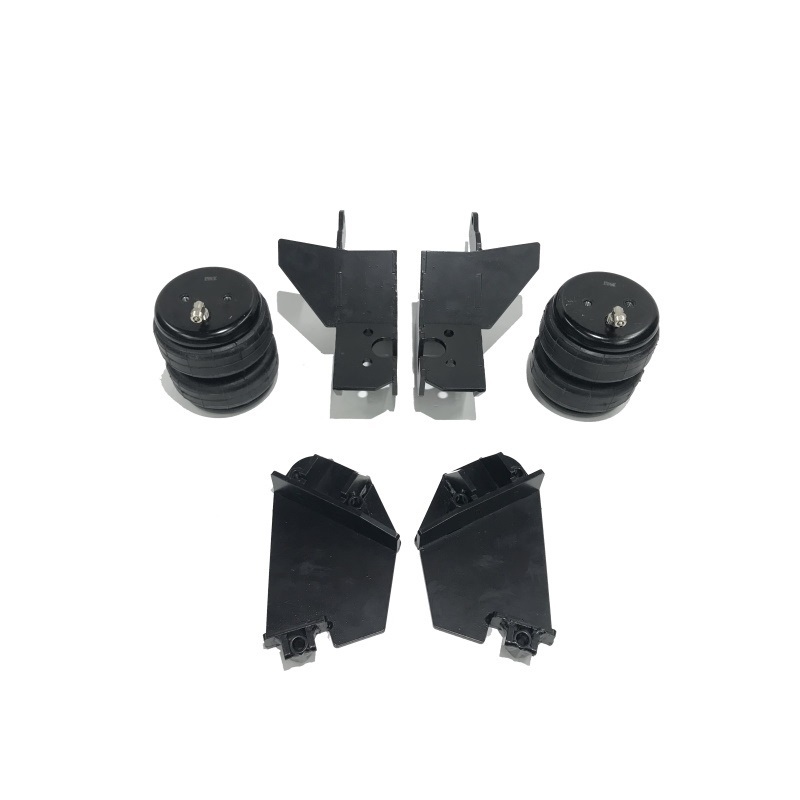

Состав комплекта:
| 1. | Кронштейн верхний 102022/20 | 2 |
| 2. | Кронштейн нижний 102022/22 | 2 |
| 3. | Пневмоэлемент Ø 145 Air-Ride 400145 | 2 |
| 4. | Пластина стяжная нижнего кронштейна (2) большая 102022/24 | 2 |
| 5. | Пластина стяжная нижнего кронштейна (2) малая 102022/26 | 2 |
| 6. | Комплект крепежа пневмоэлементов | 1 |
| 7. | Винт М10 фиксации кронштейна (2) на рычаге | 6 |
| 8. | Винт М10 фиксации кронштейна (1) на раме | 2 |
| 9. | Шайба D10 к болтам (7) и (8) | 8 |
| 10. | Гайка с фланцем к болтам (8) крепления кронштейна (1) | 2 |
| 11. | *Фитинг тройник (отсутствует при наличии системы управления) | 1 |
| 12. | *Ниппель (отсутствует при наличии системы управления) | 1 |
| 13. | Пневмомагистраль D6 (8м); гофра D10 (2м); стяжки 10шт. Комплект | 1 |
| 14. | Инструкция по эксплуатации | 1 |
| 15. | Инструкция по монтажу | 1 |
Установка пневмоэлементов
1. Поднимите переднюю часть автомобиля с помощью домкрата или подъемника
2. Открутите гайку верхнего болта крепления стабилизатора
3. Заведите верхний кронштейн крепления пневмоэлементов на болт крепления стабилизатора и притяните гайку крепления стабилизатора (не затягивать до упора)
4. Отметьте отверстие на раме как показано на рисунке и просверлите отверстие сверлом D-11
5. Зафиксируйте верхний кронштейн на просверленном в раме месте используя метизы
6. Расположите нижний кронштейн на рычаге и закрепите его используя пластины крепления и метизы
7. Закрепите пнемоэлемент между верхним и нижним кронштейнами используя метизы
8. Протяните все болтовые соединения. Убедитесь в том, что вокруг пневмоэлемента достаточно места и он не задевает другие детали автомобиля. Установите магистрали питания на фитинги пневмоэлементов. В зависимости от системы управления используйте имеющиеся в комплекте фитинги
Проверка установленного оборудования на герметичность:
Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы.
• Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:
• Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.
• Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.
• Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.
