В большинстве случаев в электрических системах используют оборудование как на 24 В, так и на 12 В постоянного тока одновременно. WhisperPower DC / DC это импульсный конвертор предназначенный для преобразования определенного напряжения постоянного тока, в другое напряжение постоянного тока. Например преобразование 24 В в 12 В постоянного тока. Технология WhisperPower Switched Mode обеспечивает минимальную потерю энергии и высокое качество выходного сигнала. Мы предлагаем три различных серии конверторов: 1) MC-Series 2) MG-Series 3) MCC-Series

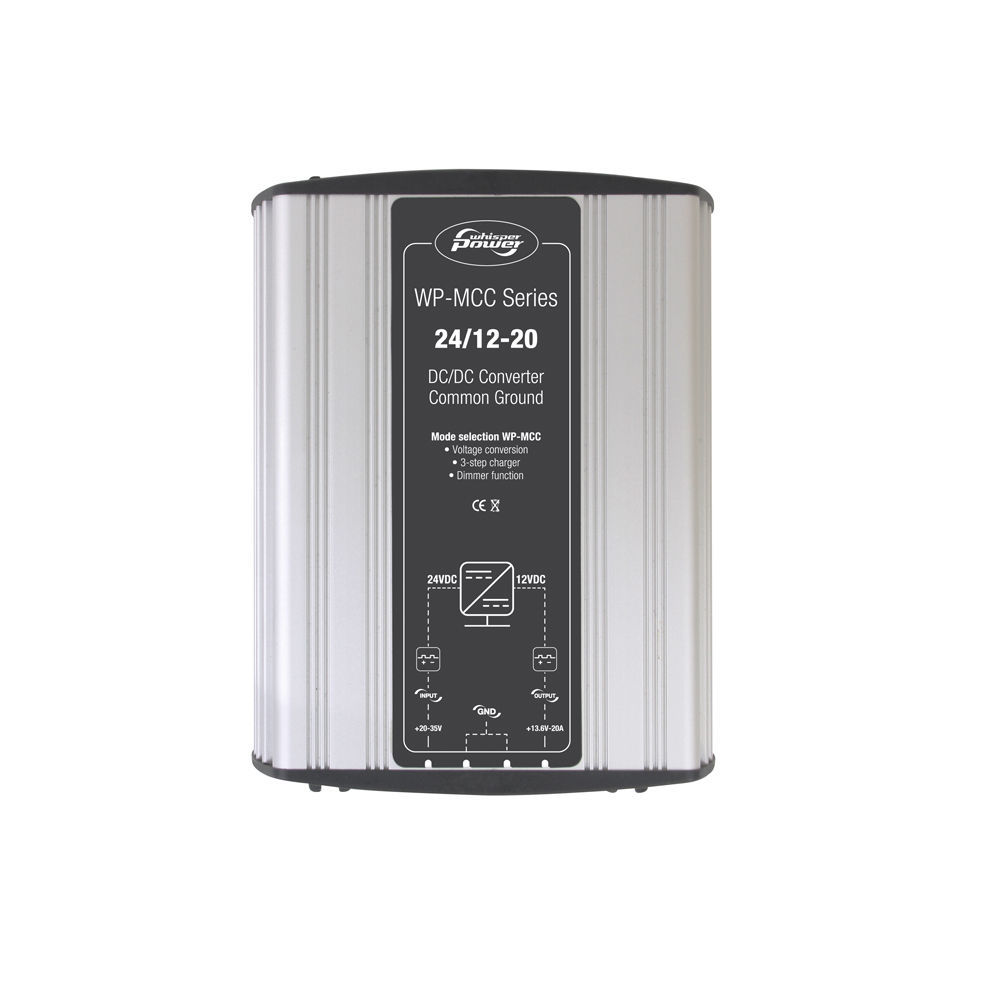

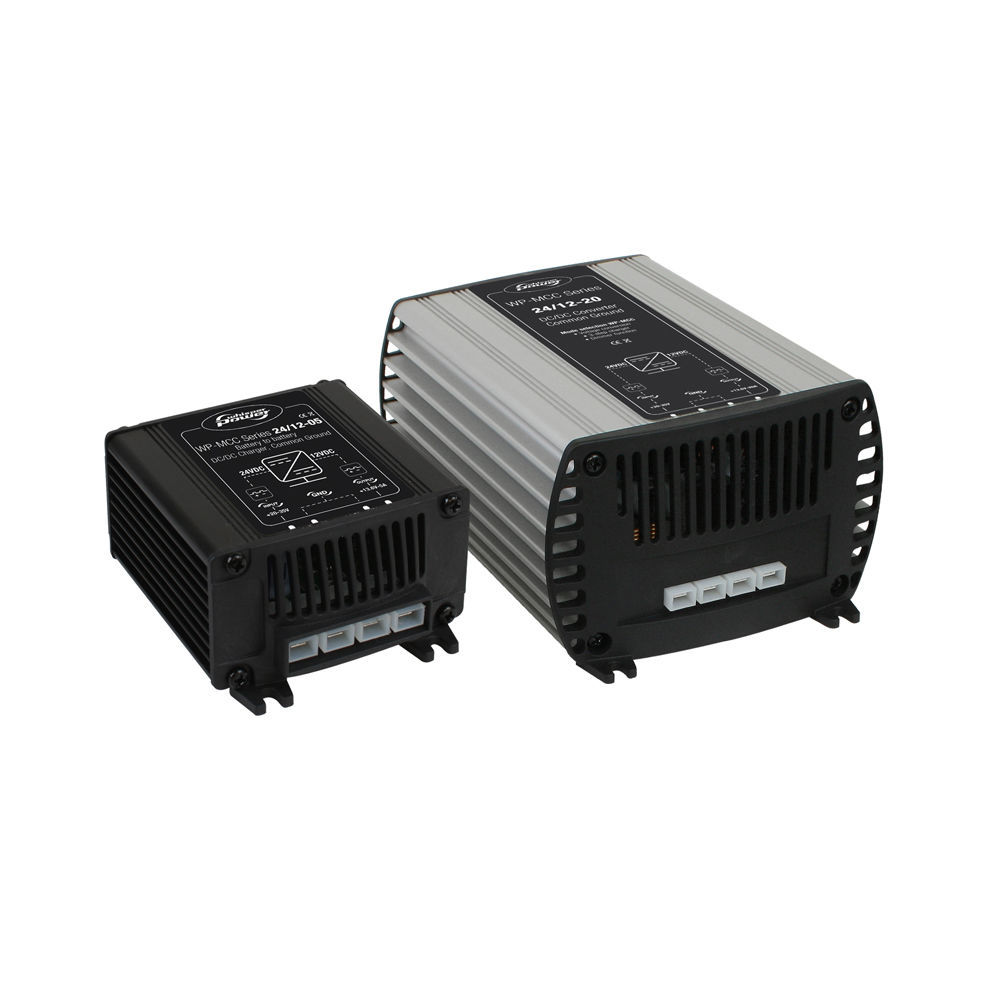

MCC-серия
- DC-DC конверторы с функцией ограничения по току
- Предназначены для подключения к 24В DC и зарядки аккумуляторов на 12В DC
- Программируемая, многоступенчатая характеристика зарядки
- Стандартная поставка с температурным датчиком акб
- Может использоваться в качестве диммера для светильников постоянного тока DC
| Техническая характеристика |
| Тип конвертора | Понижение и стабилизация напряжения, 3-х ступенчатое зарядное устройство для 12 В батарей |
| Вход |
| Номинальное входное напряжение | 24 В постоянного тока |
| Входной диапазон, 3-х ступенчатая характеристика зарядки | 24..32 В постоянного тока |
| Диапазон входного напряжения, полные технические характеристики выходного напряжения | 18..35 В постоянного тока |
| Диапазон входного напряжения | 0..35 В постоянного тока |
| Нижняя входная уставка напряжения, устанавливаемая с помощью программного обеспечения | 20 В постоянного тока |
| Задержка для нижней входной уставки, устанавливаемая с помощью программного обеспечения | 30 сек. |
| Выход |
| Номинальное выходное напряжение | 13.6 В постоянного тока |
| Регулировка напряжения | 12..15 В постоянного тока |
| 3-х ступенчатая характеристика зарядки | 14.40/13.80 В постоянного тока |
| Время абсорбации | 4 часа |
| Датчик температуры батареи | Да, 50 мВ / на элемент /c |
| Выходное напряжение диммера | 4..13 В постоянного тока |
| Точность выходного сигнала | 2% |
| Максимальные пульсации выходного напряжения (от пика до пика) | 1% |
| Максимальная выходная мощность | 300 Вт (пиковая мощность) |
| Постоянная выходная мощность | 270 Вт |
| Максимальный выходной ток | 20 A |
| Постоянный выходной ток при 40 C | 20 A |
| Общие характеристики |
| Эффективность | >90% |
| Потребление без нагрузки | <30 мА |
| Диапазон температур (окружающей среды) | -10ºC .. +40ºC, снижение мощности после +60ºC |
| Температура хранения | -25ºC .. +85ºC |
| Допустимая влажность | 95%, без конденсации |
| Гальваническая развязка | Общая отрицательная |
| Охлаждение | Естественная конвекция |
| Защита |
| Перегрузка по току / короткое замыкание | Перегрузки ограничены согласно измерениям тока |
| Перегрев, отключение | Мощность ограничена согласно измерениям температуры |
| Опции |
| Функция диммера | да, активируется с помощью DIP-переключателя |
| Подключение дистанционного переключателя | да, подключение Faston |
| Соединение | WhisperConnect |
| Технические параметры |
| Подключение цепей входа/выхода, провод Faston | 6 мм ² |
| Размеры корпуса (ВxШxД) | 66 x 191 x 123 мм |
| Вес | 0.955 кг |
| Класс защиты | IP20 |
| Материалы корпуса | Alu, PA6 защитная крышка |
| Цвет корпуса | RAL 9006 и 9011 |
