Компрессор Sanden 5H09 разборка

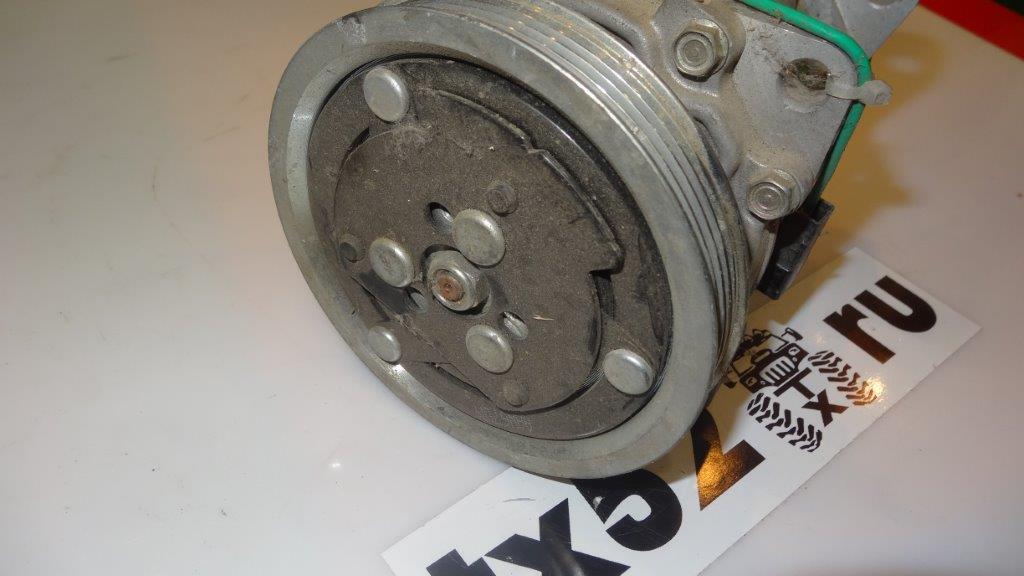

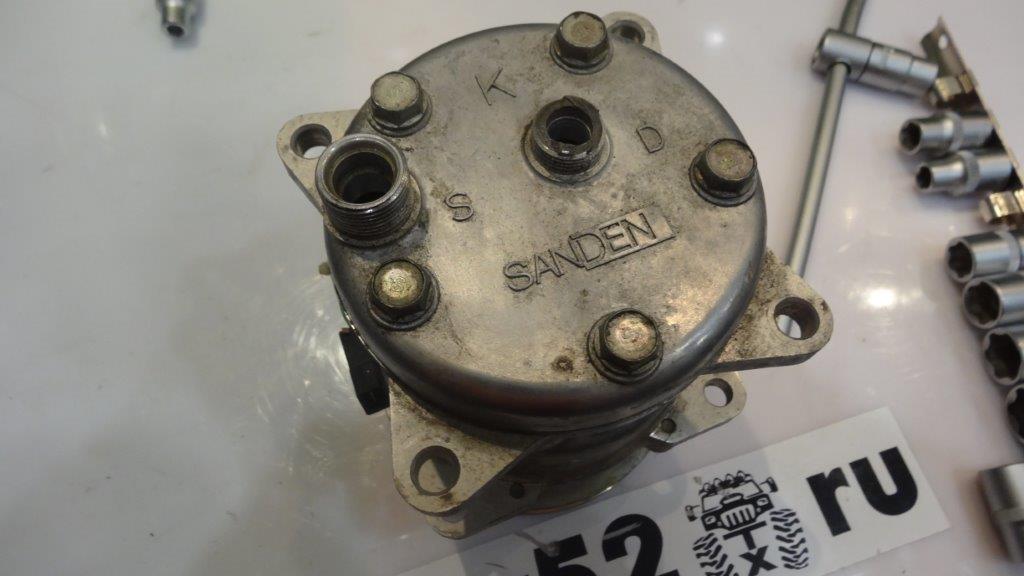

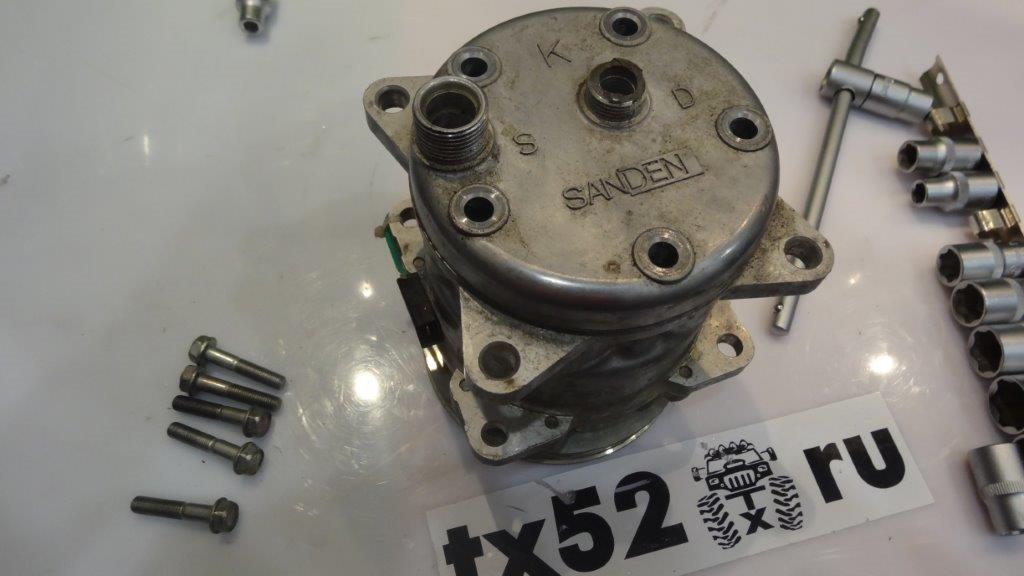

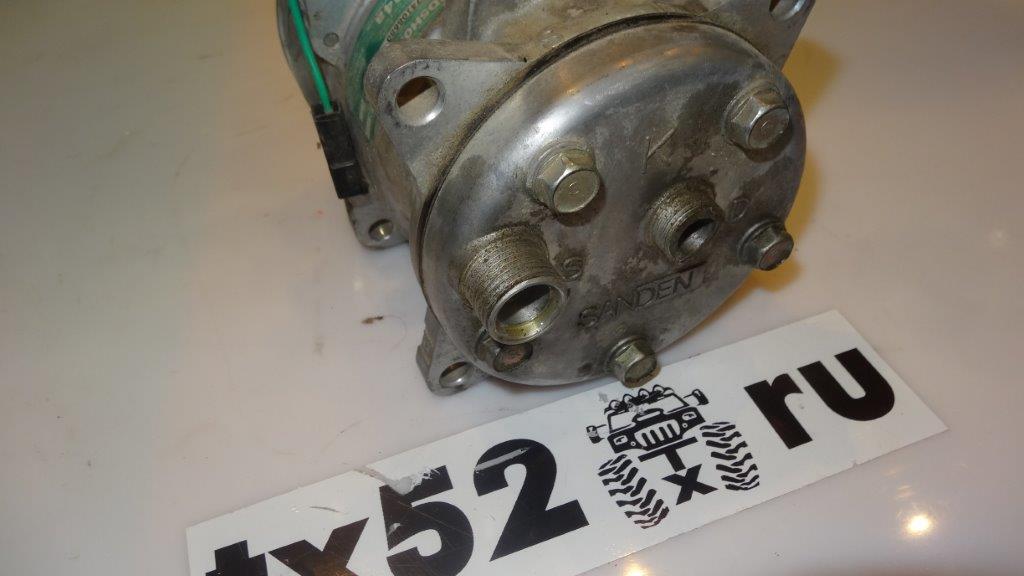

собственно внешний вид

Как вы уже заметили дефект данного компрессора в фитинге задней крышки,  его просто нет, он сколот. Пять винтов и ключ на 13.

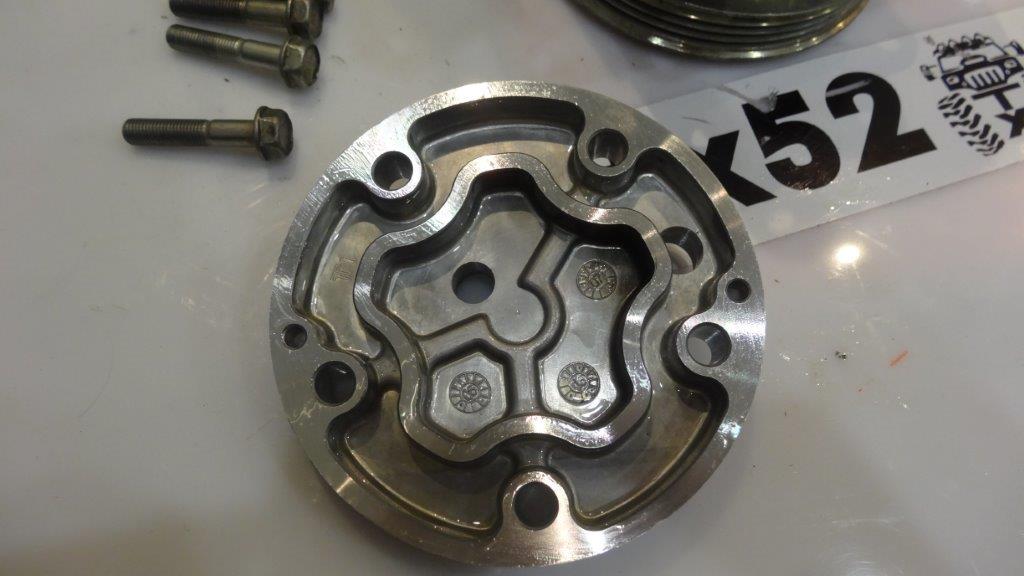

Снимаем крышку

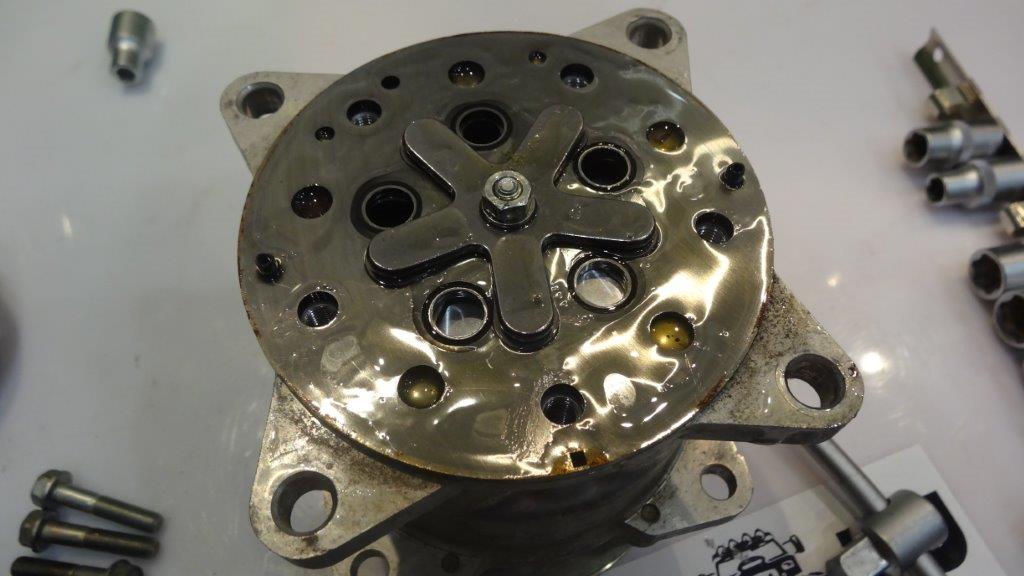

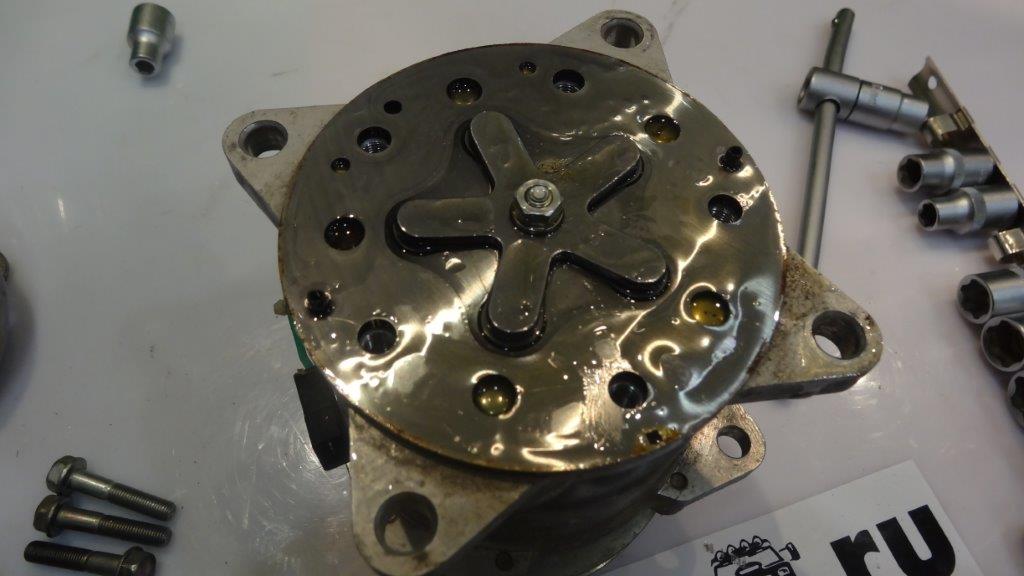

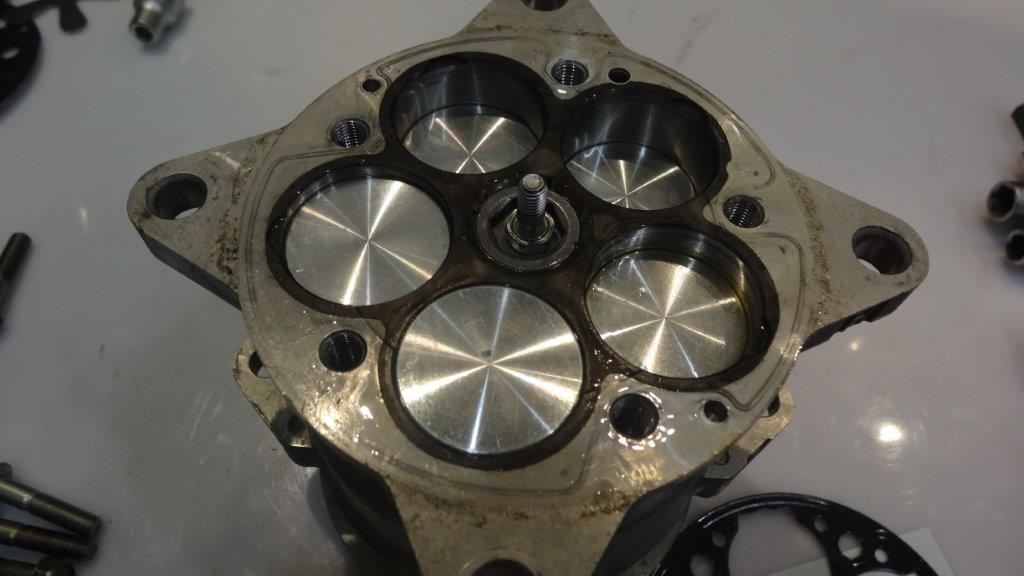

Вид компрессора из под крышки (клапана).

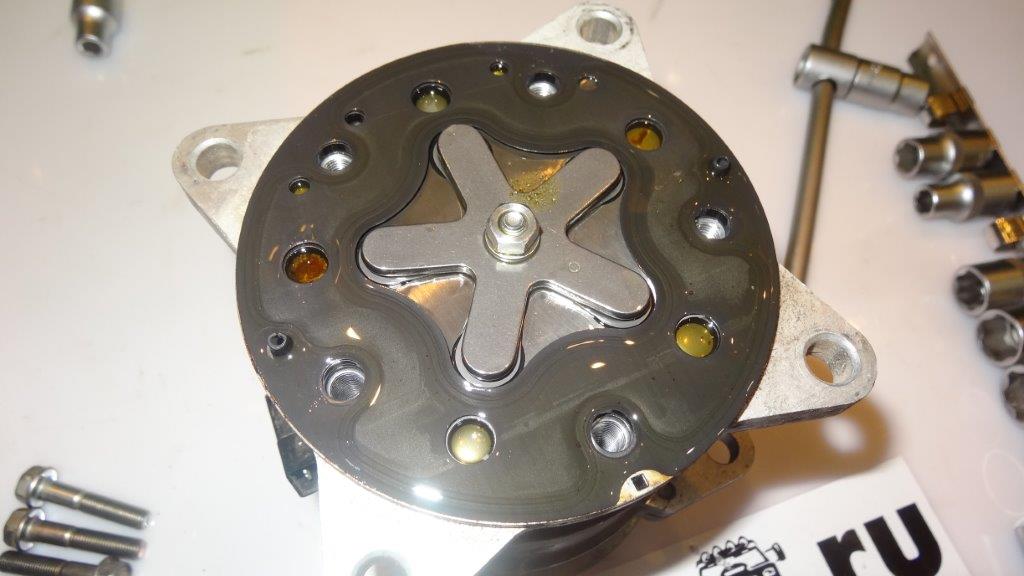

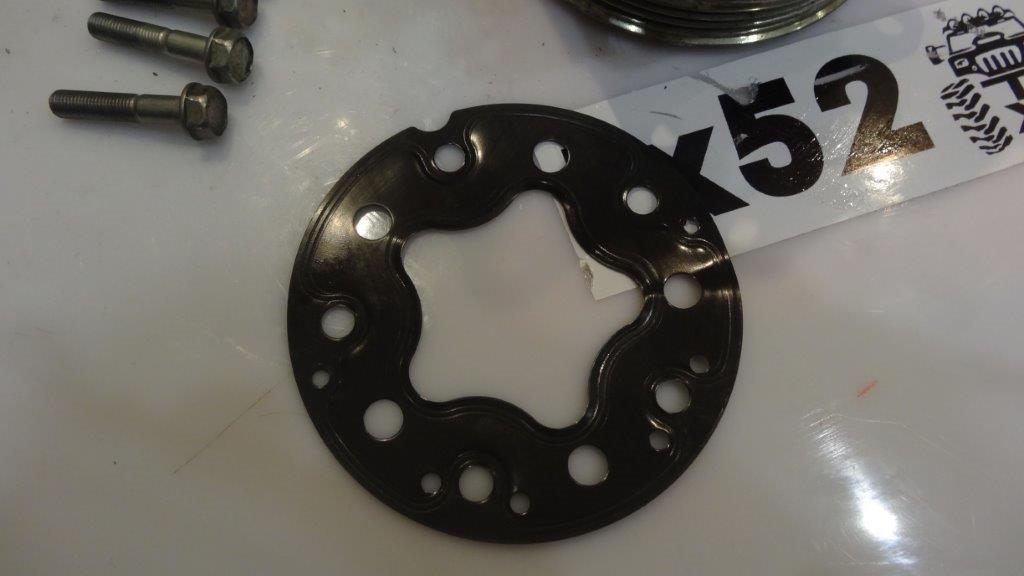

Промежуточная прокладка

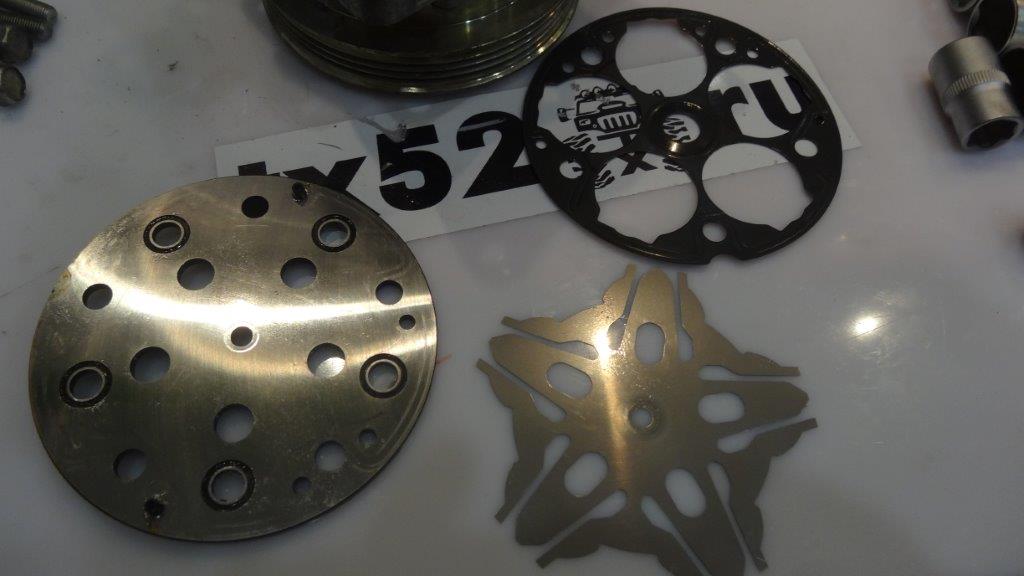

Собственно клапанный картер и сами клапана

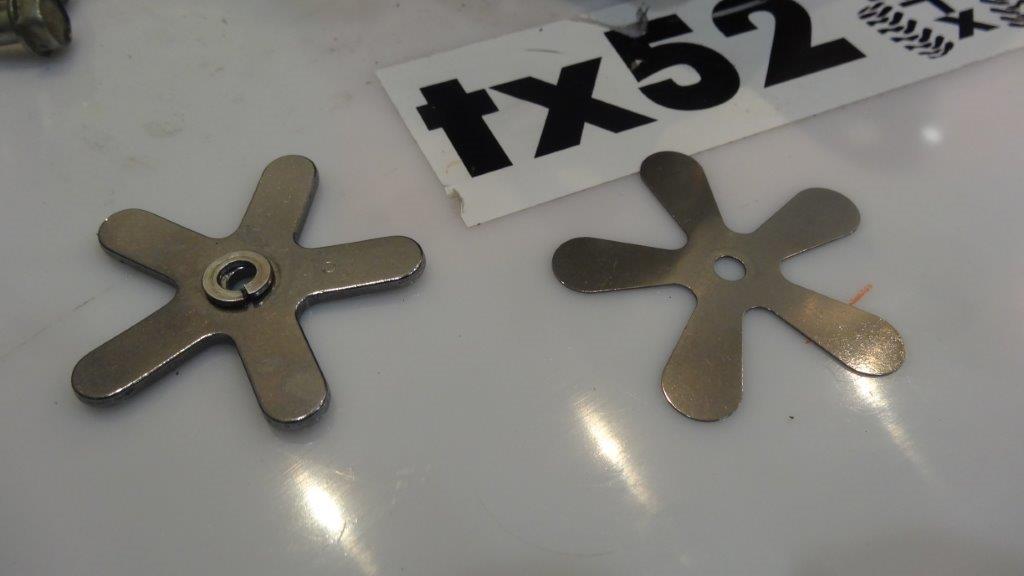

Лепестковый клапан и пружина аналогичной формы

Картер, собственно это пластина с отверстиями (очень четкое исполнение - у всех деталей компрессора). Под ним хитрой формы прокладка и пружина.

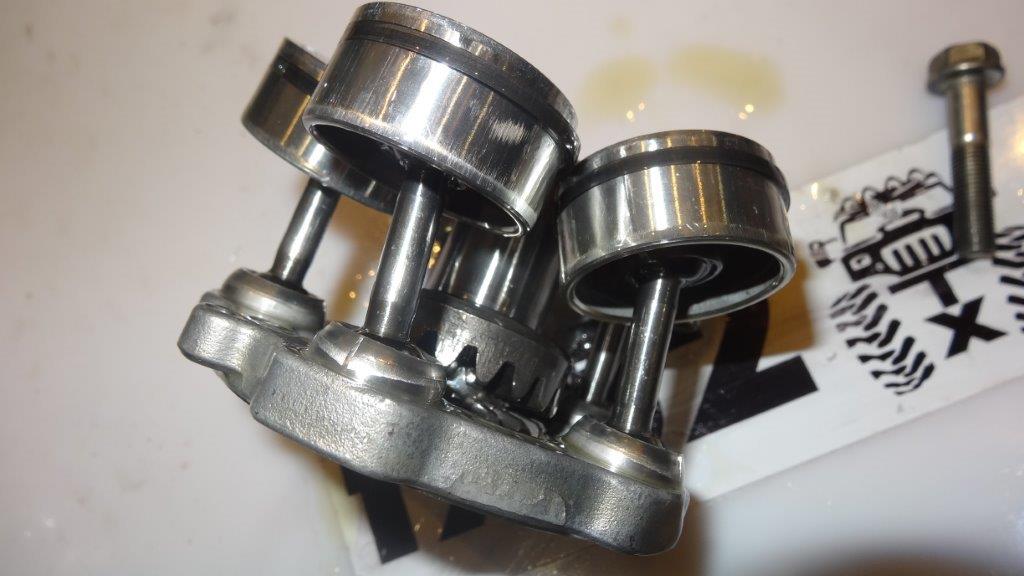

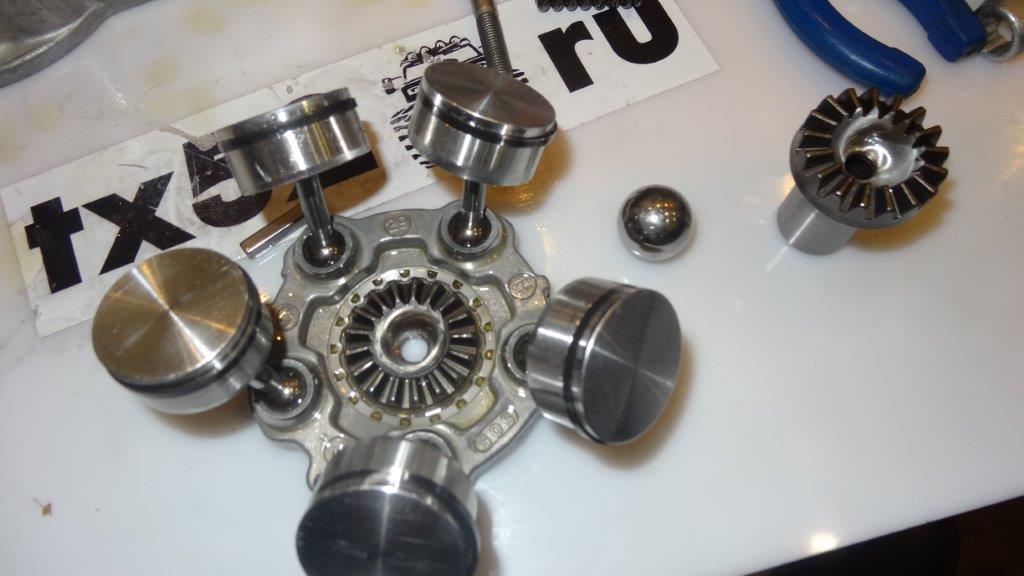

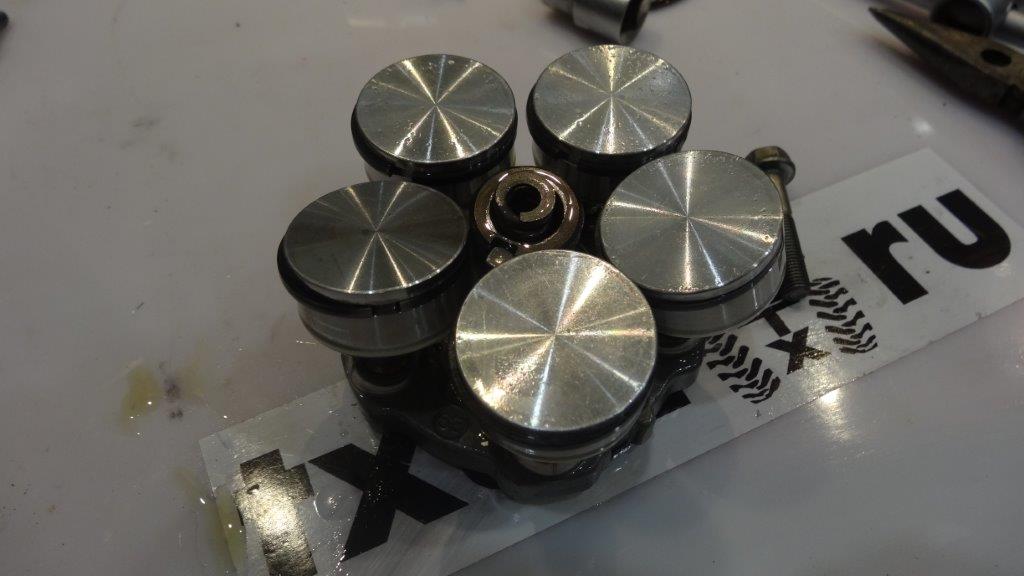

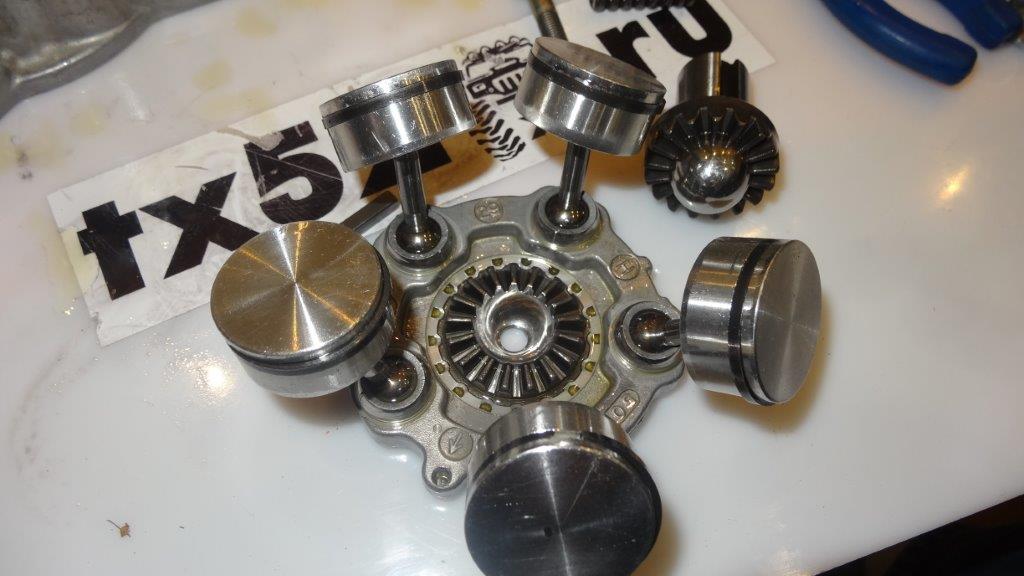

Святая святых

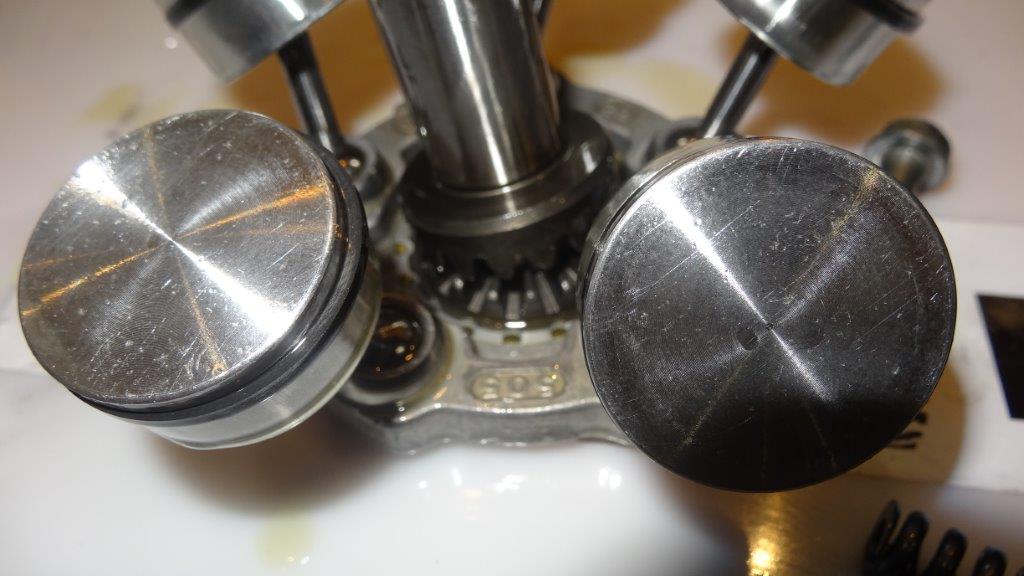

Принцип работы, очень гипнотизирует

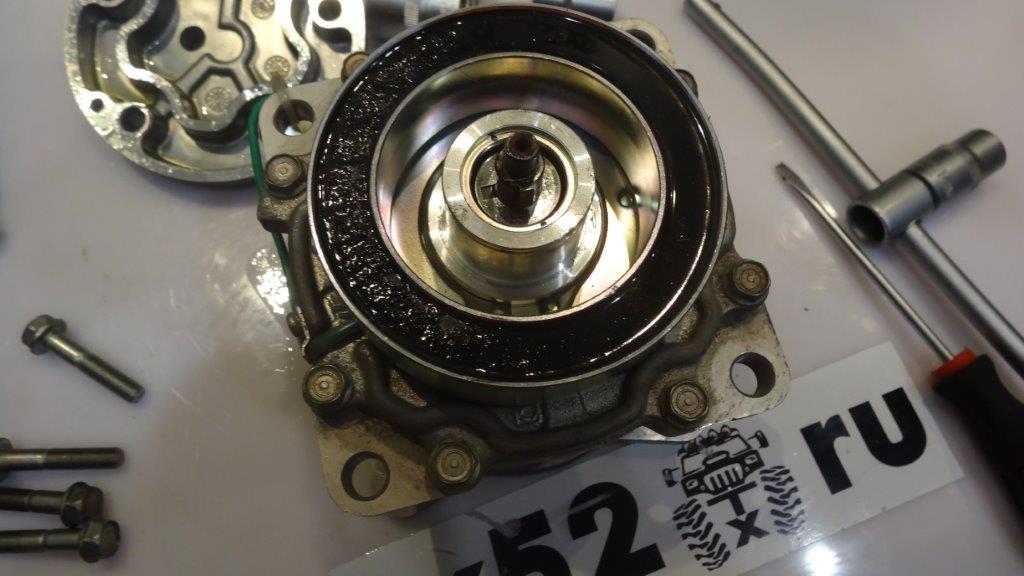

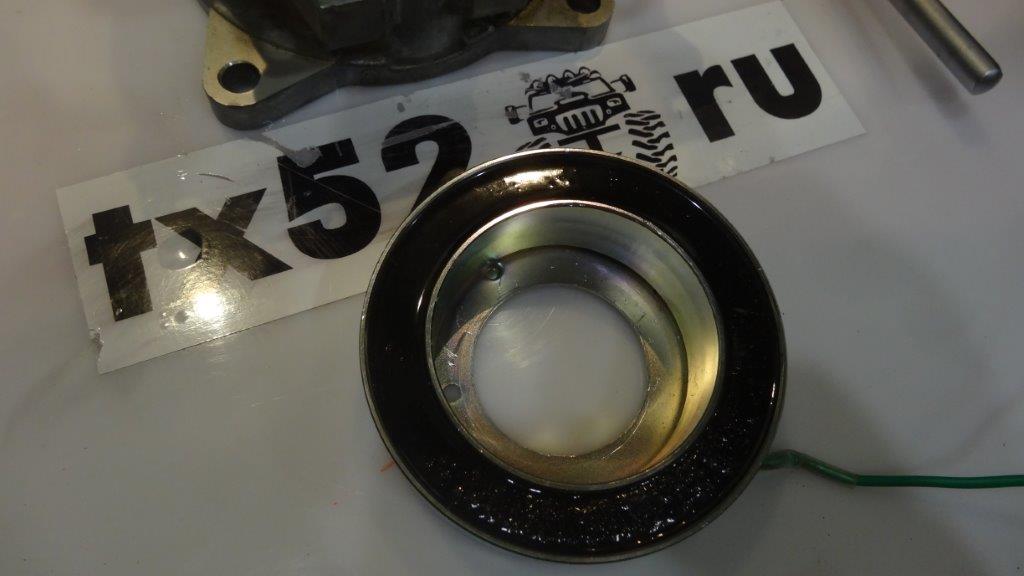

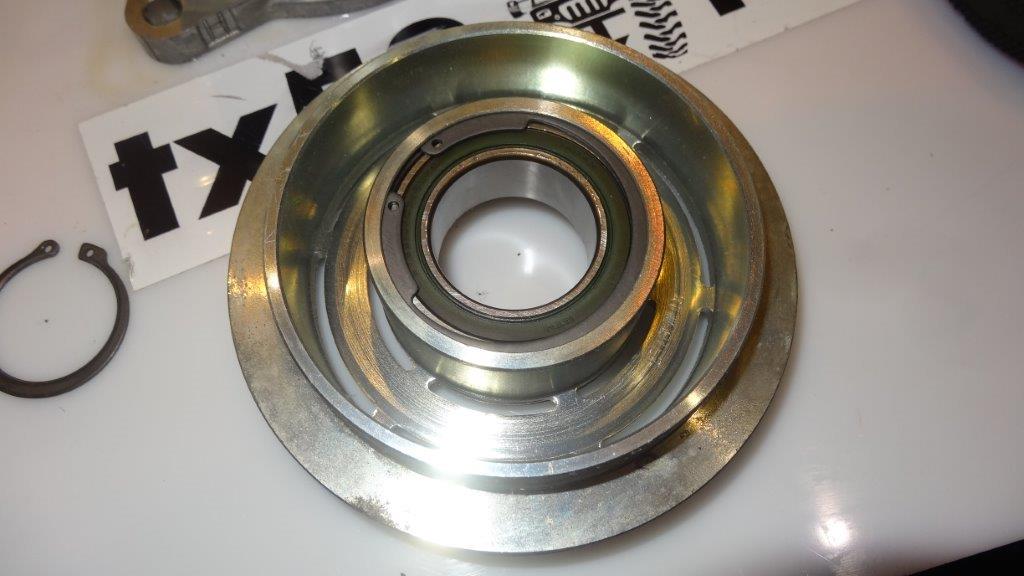

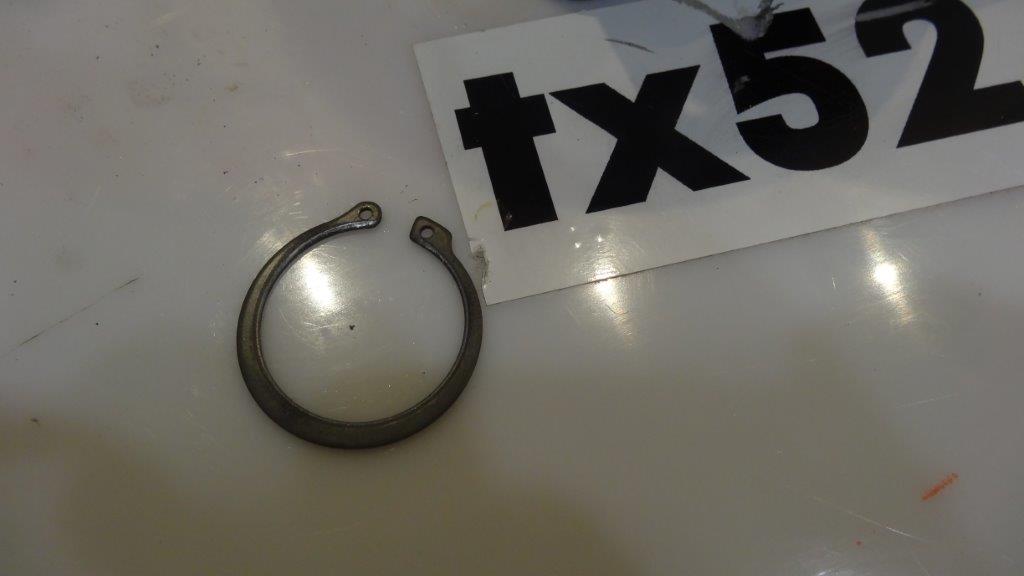

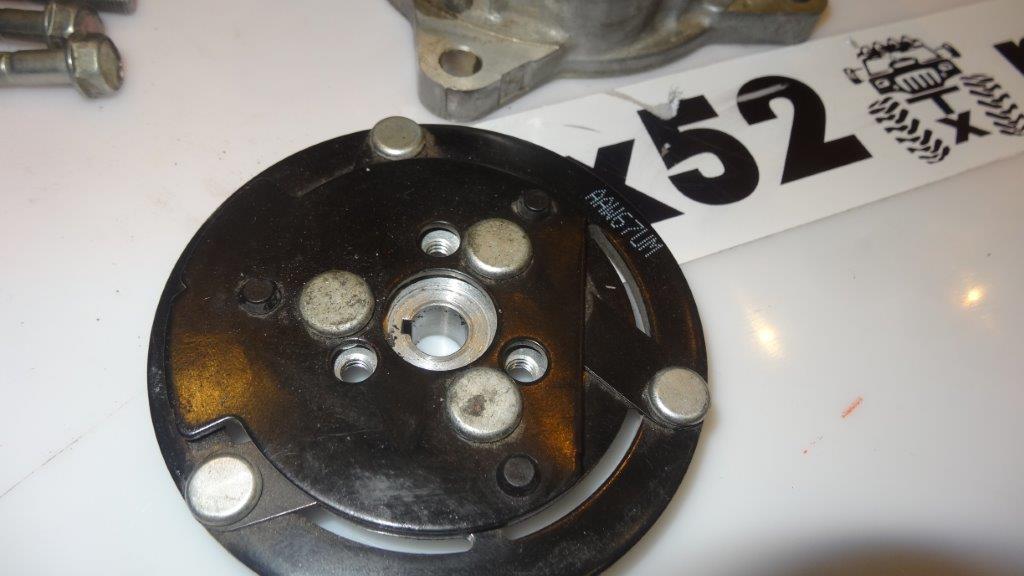

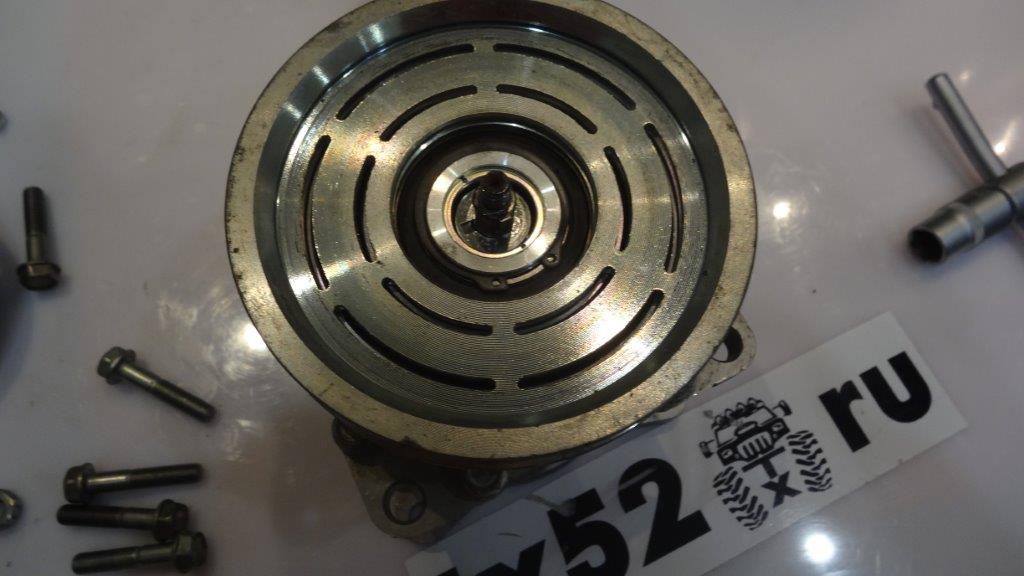

Снимаем шкив, магнит

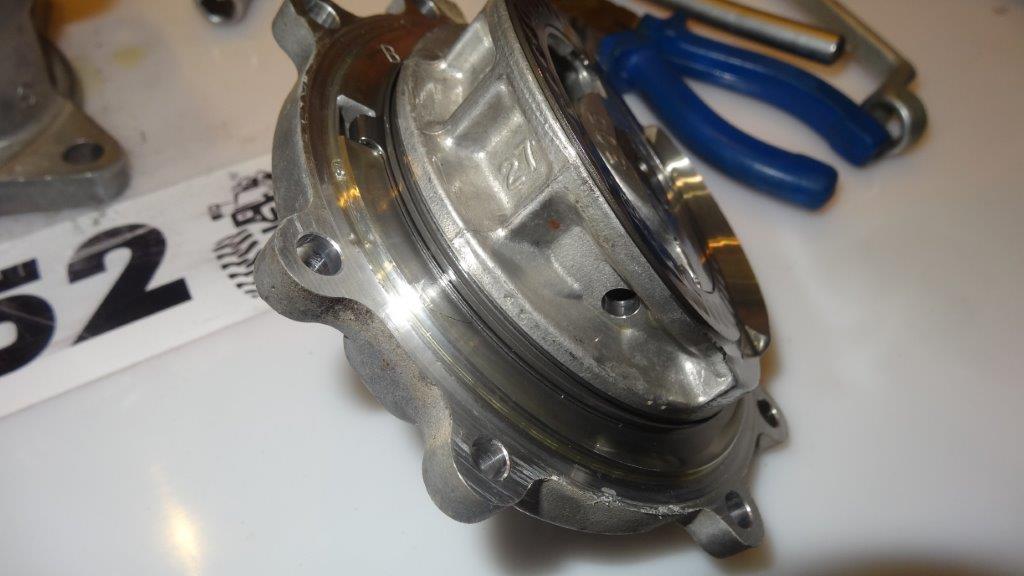

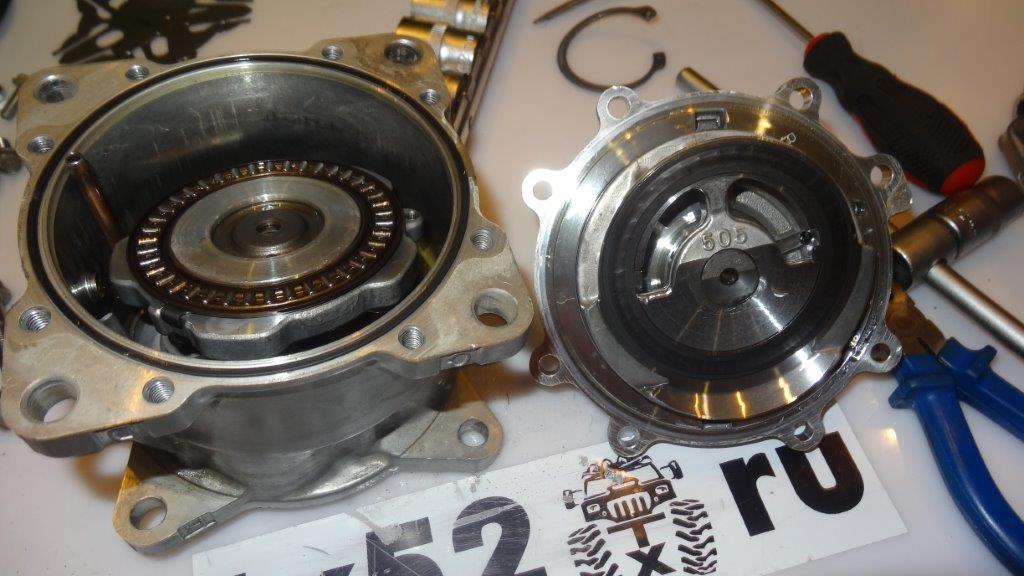

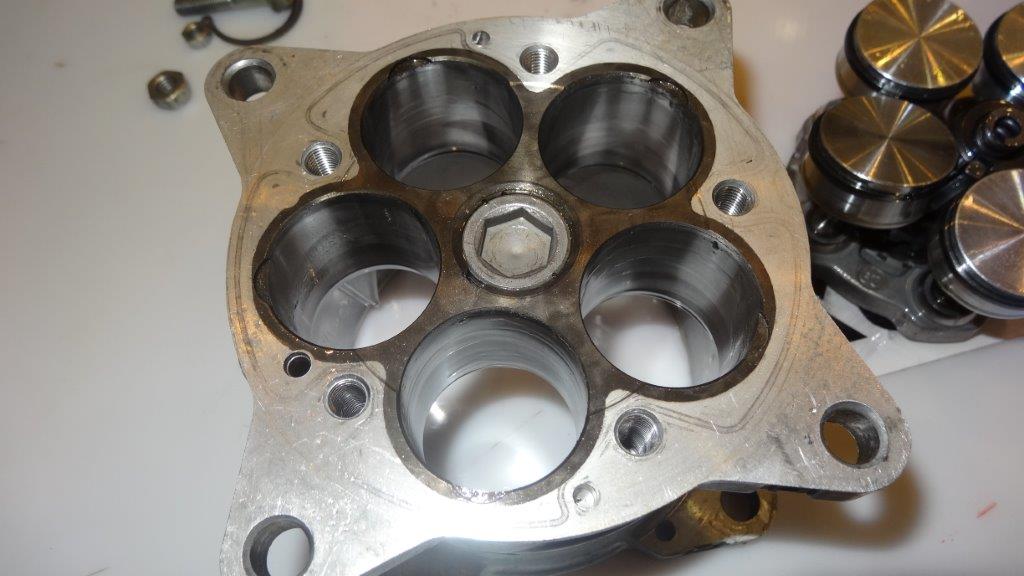

расколем корпус

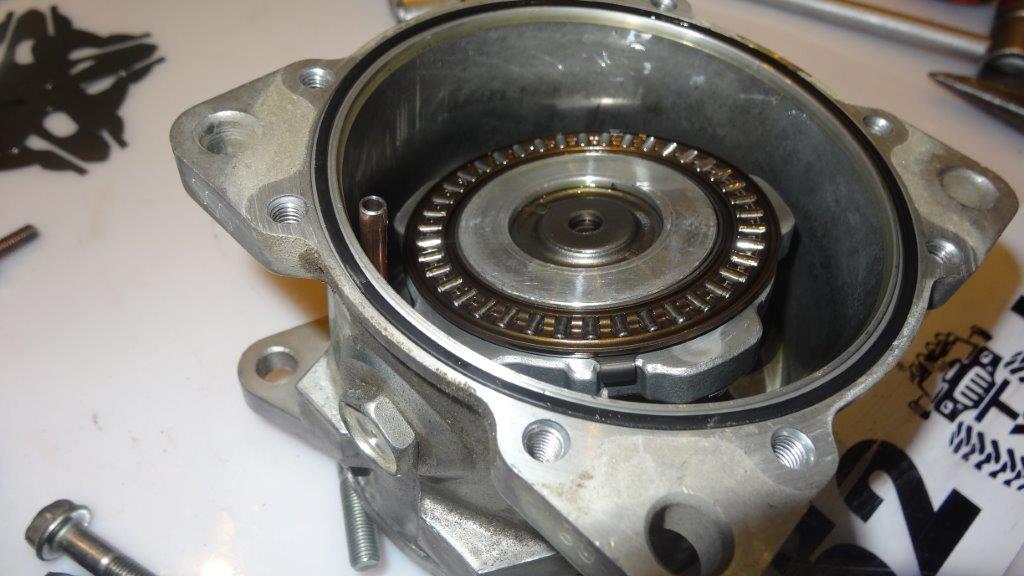

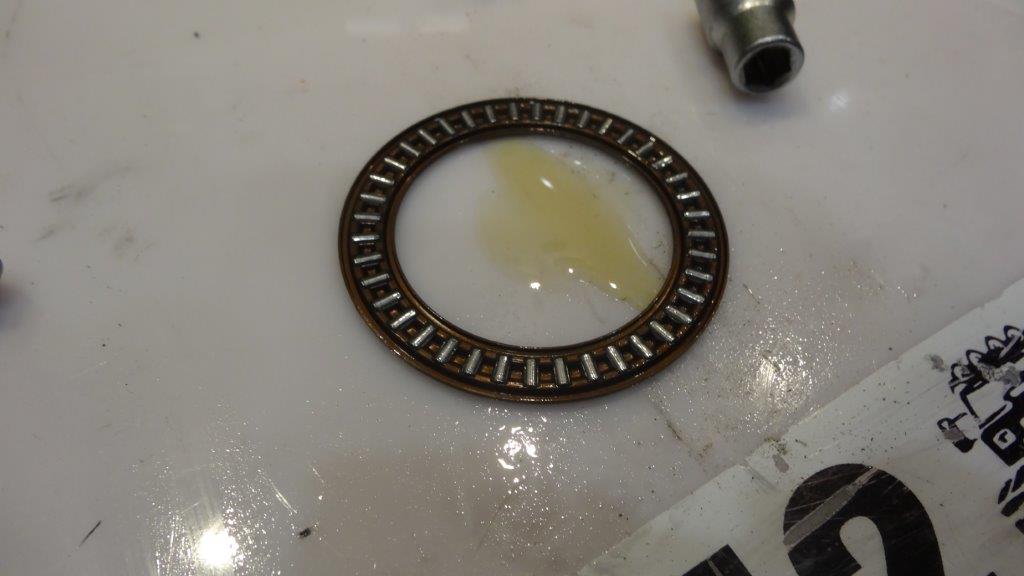

Роликовый подшипник

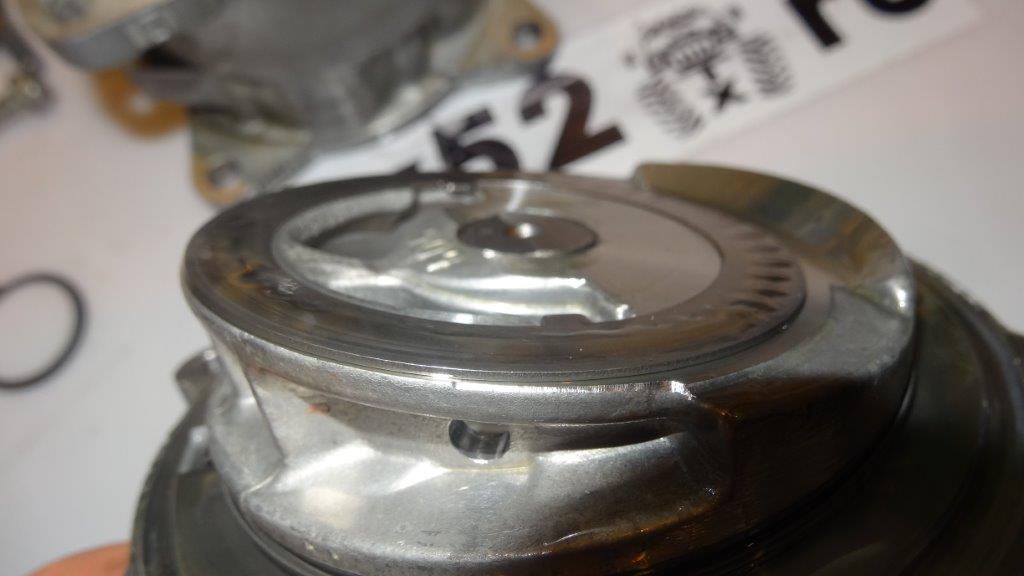

подшипник работает не по плоскости корпуса, а через металлические шайбы закрепленных на самом корпусе за счет усов

Ну вот в общем и все, теперь у нас куча запасных от этого компрессора :)
