Совместная работа "ТХ 52" и ООО "Кольчуга" или наш первый автодом


В основе идеи строительства автодома лежит необходимость создания мобильного делового купе, сочетающего в себе максимальный комфорт и выдающиеся внедорожные качества. Поэтому в качестве базы принято решение использовать IVECO 55S17HW - полноприводное шасси с колёсной формулой 4х4 и базой 3450мм.

Отличительной особенностью данного автомобиля является постоянный полный привод с блокировкой межосевого и межколёсного дифференциала, а также раздаточная коробка и 6-и ступенчатая КПП с делителем, что суммарно обеспечивает 24 ступени переключения передач. Сапуны агрегатов и мостов выведены на высоту рамы, позволяя безболезненно преодолевать водные преграды глубиной до 800мм без последующего обслуживания автомобиля. Ещё один плюс - это комплект штатной резины Michelin 100R16 с полноразмерным запасным колесом.
Трёхлитровый турбодизельный двигатель IVECO мощностью 170л.с. обеспечивает уверенную проходимость в условиях бездорожья и стабильное движении по трассе. В рамках сотрудничества с заводом IVECO двигатель модернизирован блоком управления для изменения ограничения максимальной скорости до 130км/ч, вместо штатных 90км/ч. Есть система ABS.
В конструкции рамы автомобиля заводом IVECO предусмотрено место крепления быстросъемной электрической лебедки без демонтажа бампера. Оптимальным вариантом лебедки стала "ComeUp DV-12 light" - одна из популярных моделей, выбранная с учетом рекомендаций специалистов компании "ТХ52". Бампер выполнен из углеродистой упругой стали толщиной 2мм и окрашен составом на основе полимочевины, обеспечивающий сохранность на долгое время.
При производстве автомобиля отдельное внимание уделено комфорту в кабине: обзорность, сравнимая с большегрузным автомобилем, благодаря качественным зеркалам с электроуправлением , позволяющим видеть боковое пространство, в том числе задние колёса, что делает маневры более безопасными. Система круиз контроля, автоматический кондиционер и сиденьями, гасящими колебания при движении по неровной поверхности, позволяют преодолевать большие расстояния с комфортом.
Грузоподъемность базового автомобиля 3 тонны является более чем достаточной для автодома.
Изучив опыт компании Bimobil, сформулировано техническое задание с требованиями к компоновке, внешнему виду и инженерным системам.
Придерживались принципов качественной работы и надежного сотрудничества, обратились в компанию "Питертракцентр", сотрудники которой не только разработали чертежи шасси и электросхемы, но и неоднократно консультировали и дорабатывали документацию на автомобиль.
Квалифицированными конструкторами нашей компании, имеющей более чем 20-летний опыт работы на рынке производства бронированных и спецавтомобилей, успешно создана 3D модель автодома.
Учитывая основную ошибку начинающих автомобилестроителей - непринятие в расчёт продольного скручивания рамы при наезде на препятствия одним из колёс, для нивелирования скручивания при проектировании платформы автодома, в процессе производства внесены конструктивные изменения. Отсутствие демпфера между надстройкой и рамой приводит к ускоренному разрушению элементов конструкции автомобиля. Между рамой и надстройкой заложено восемь метало-армированных демпферных подушек, установленных попарно для увеличения надежности. Ходовые испытания, проведённые в условиях полигона группы компаний ГАЗ, подтвердили правильность выработанной концепции.
После окончательного согласования чертежей основной платформы и силового каркаса начинается самый интересный и трудный этап работы - процесс изготовления. Для большей точности из швеллеров изготовлен стапель, имитирующий раму базового автомобиля. До момента финишной отделки и размещения оборудования все работы проводились на стапеле.
Функциональное назначение отсеков, расположенных ниже уровня пола и их наполнение.

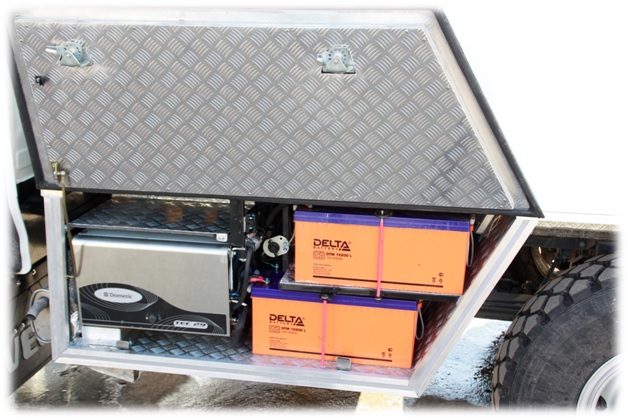

Отсек генерации электроэнергии и автономного электропитания включает в себя компактный и тихий генератор Dometic TEC 29 с функцией автоматического заряда аккумуляторных батарей, автозапуска и автоматической защитой при понижении уровня масла в картере двигателя. Отличительной особенностью данного генератора является производство энергии с чистой синусоидой, качество подтверждено сертификатами, предоставленными официальным представителем Dometic и Waeco- компанией "ТХ52".


Панель управления генератором


Топливный бак для генератора

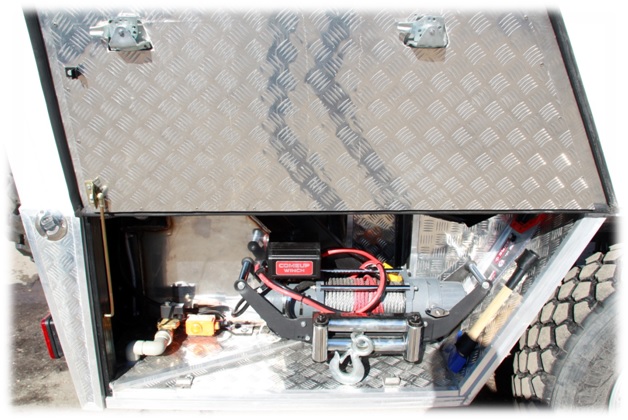

Отсек для транспортировки лебёдки "ComeUp DV-12 light" и доступа к системе управления клапаном автоматического сброса воды при температуре ниже 0˚C

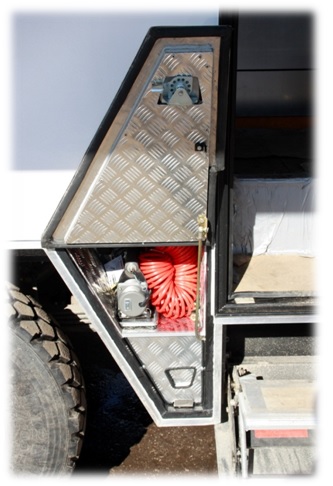

Отсек для транспортировки компрессора подкачки колёс.

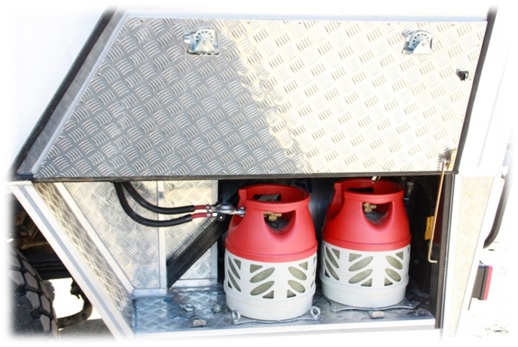

Отсек для газовых баллонов, один из которых используется для питания холодильника и газовой плиты Dometic.

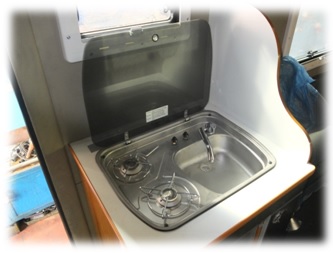

Плита Dometic CRAMER CE00-MINI/BO-HI/27-I-G совмещённая с мойкой (кран CRAMER/SMEV AC 539)


Конденсационный холодильник Dometic RM 5310 с автоматическим выбором источника питания (Пропан/12V/220V)

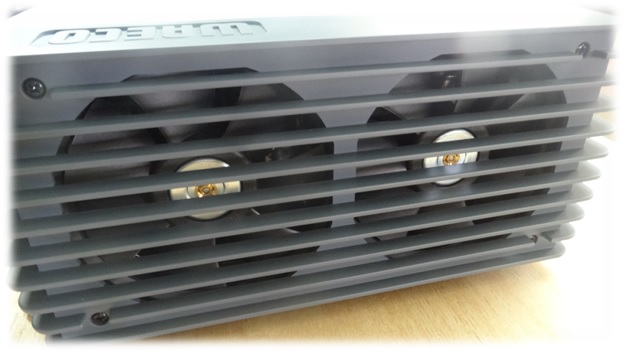

Преобразователь напряжения Waeco CombiPower 2012 обеспечивает выходное напряжение 220V для питания устройств мобильного комплекса, функцию вспомогательного поддержания напряжения сети при увеличении пиковой нагрузки выше мощности генератора, автоматическую коммутацию при одновременном использовании разных источников питания например: при подключении внешнего питания и питания от встроенных батарей происходит автоматическое переключение между источниками и осуществляется заряд батарей.

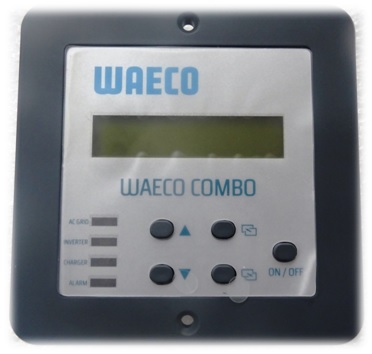

Панель управления преобразователем напряжения.

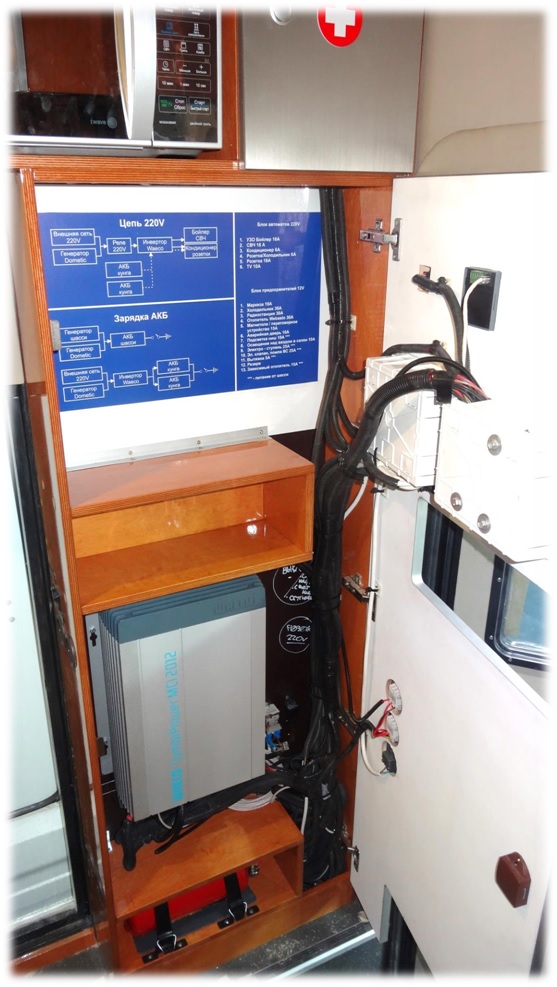

Отсек преобразователя (на стене табличка эл. схем)

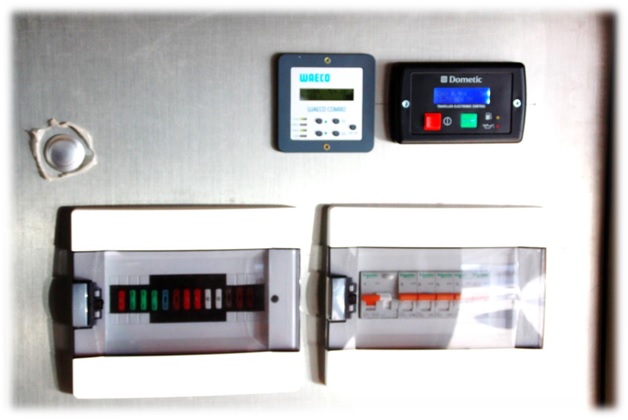

Компоновка блоков предохранителей и автоматов, органы упраления генератором и инверторным преобразователем

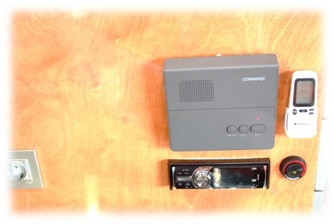

Детали внутреннего интерьера
• Переговорное устройство "Водитель-Салон"
• Пульт управления кондиционером
• Автомагнитола (+место под радиостанцию)
• Регулятор управления автономным отопителем Webasto
• Розетка 220V (общее количество по автомобилю - 6 шт)

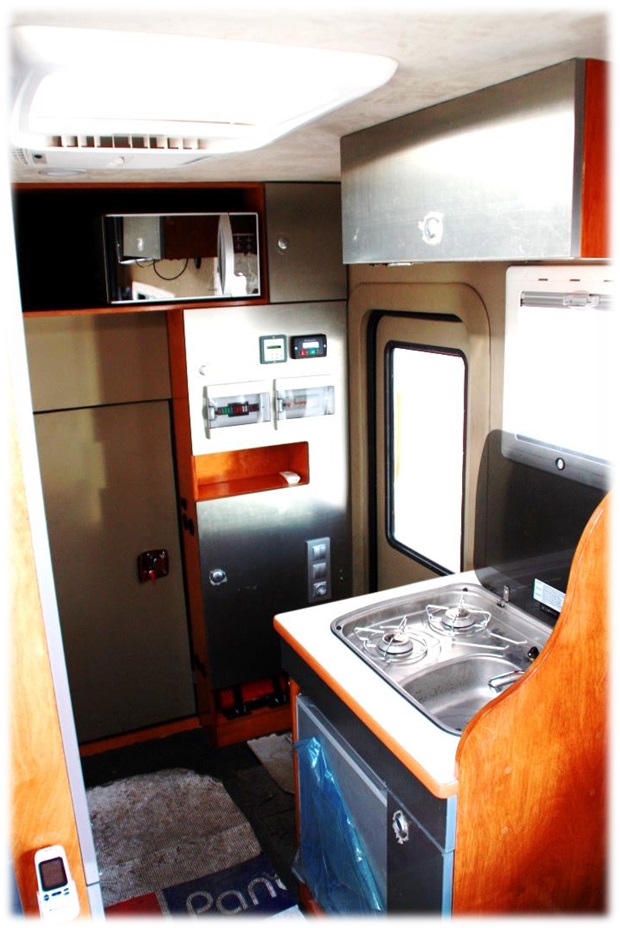

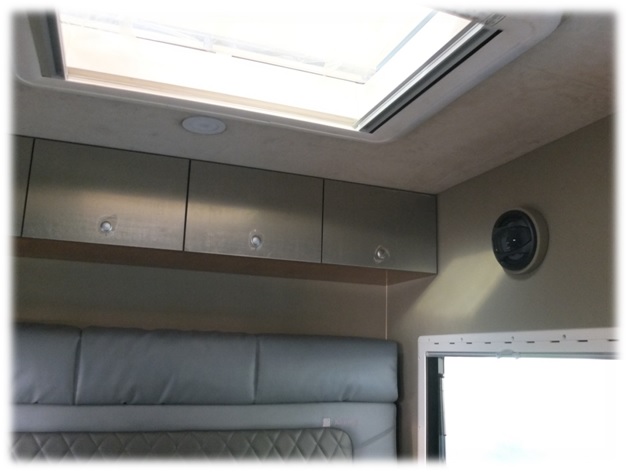

Интерьер салона

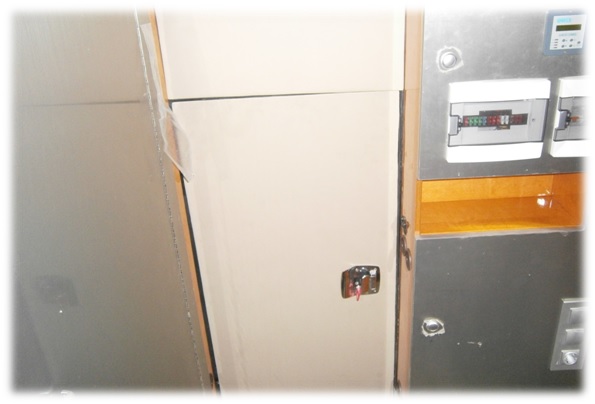

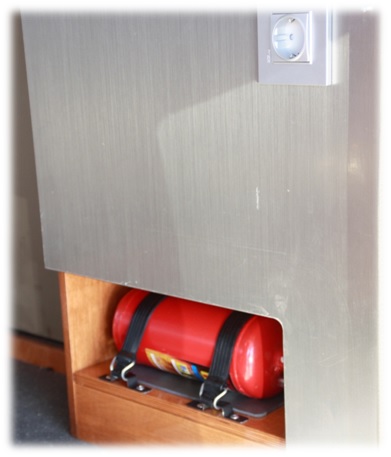

Место размещения огнетушителя при входе в салон комплекса (продумывали каждую мелочь)

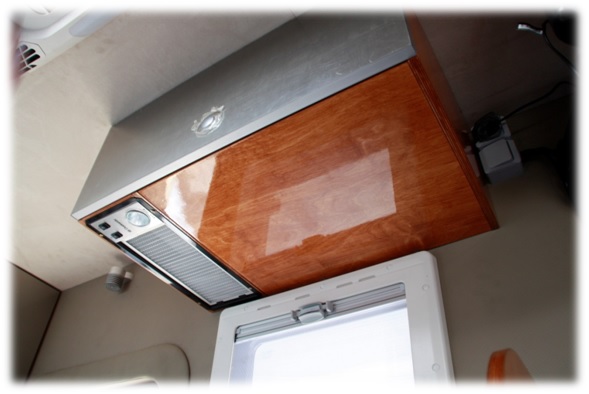

Над плитой встроенная в шкаф для посуды вытяжка DOMETIC CK 150 (рядом телевизор)

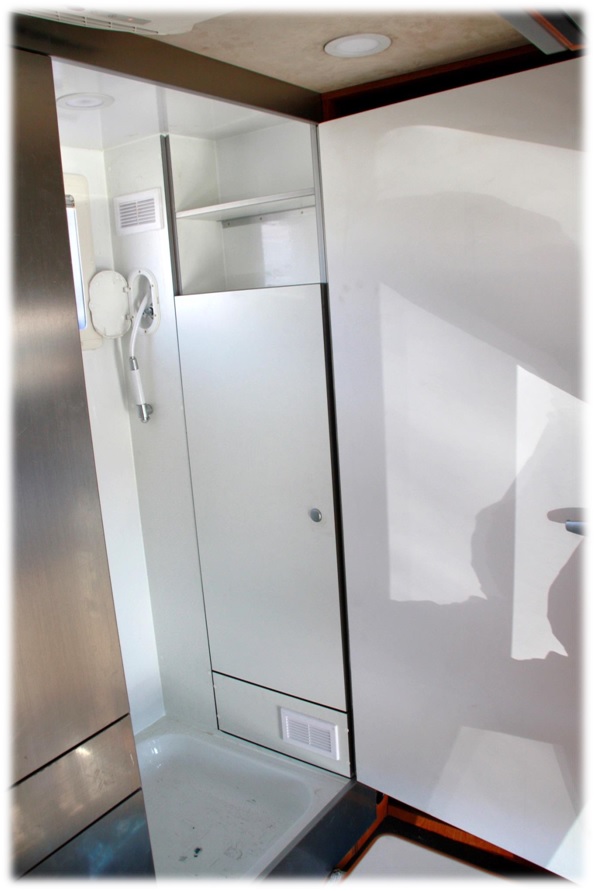

Душевая кабина со встроенным шкафом и бойлером Webasto Isotemp Basic 30

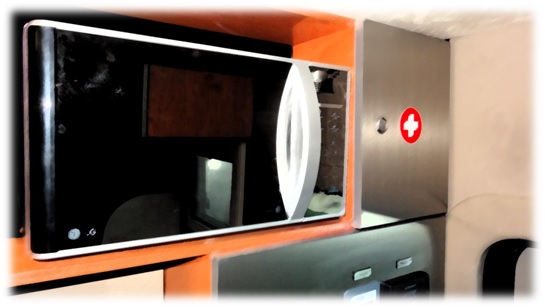

Микроволновая печь

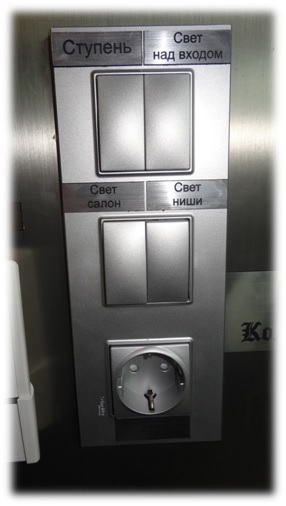

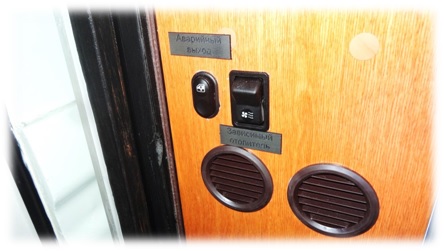

Органы управления

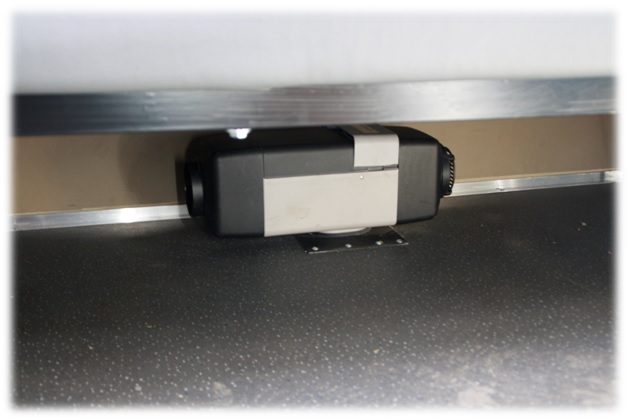

Автономный отопитель Webasto

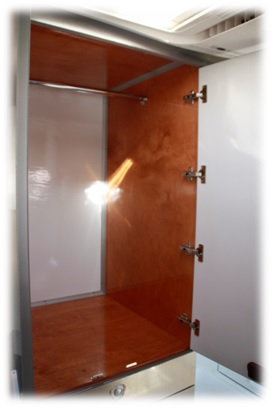

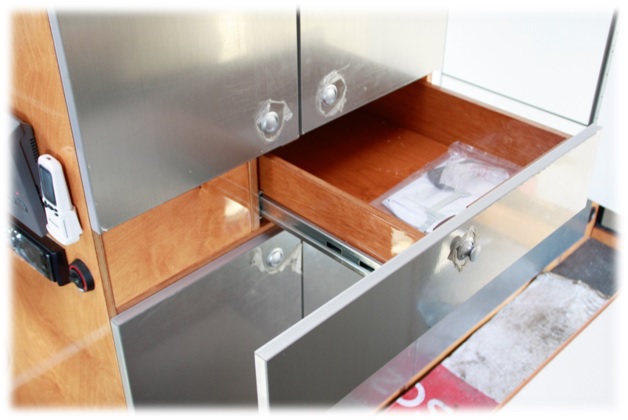

Мебель. Шкаф для одежды

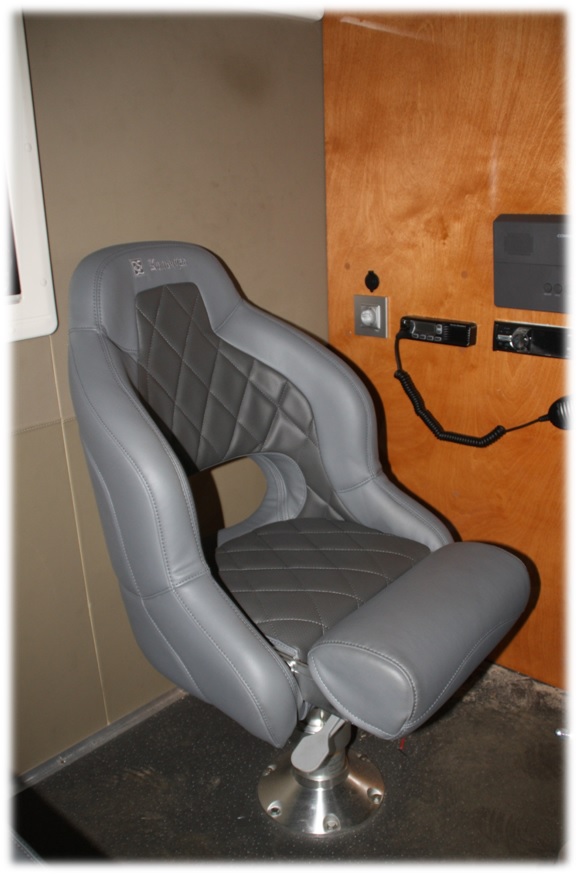

Кресло с блостером регулируется по высоте и смещению

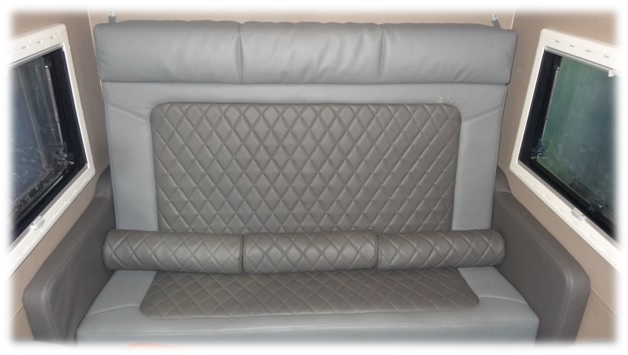

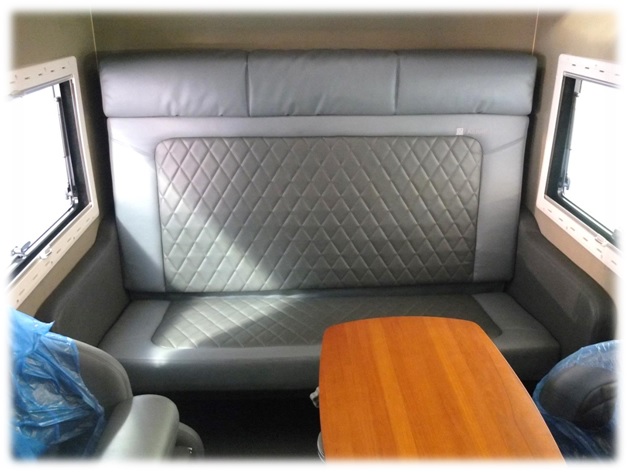

Диван в собранном состоянии

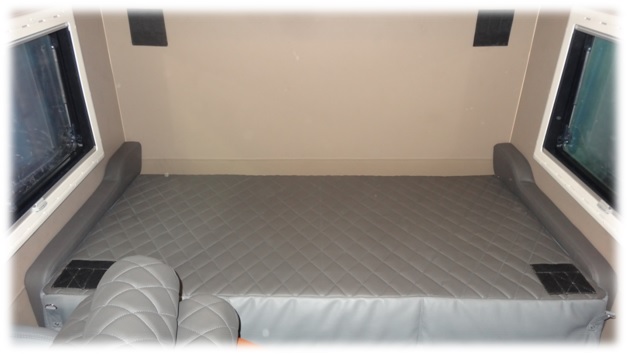

Диван в разложенном состоянии

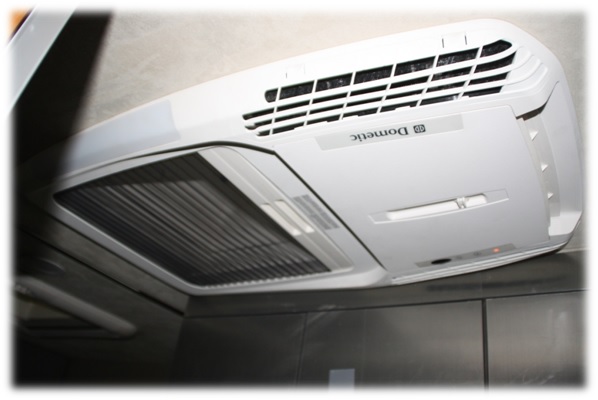

Кондиционер DOMETIC FreshLight 2200 холодтепло с встроенным люком с жалюзи.

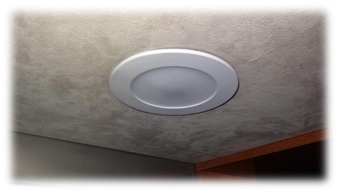

Светодиодные плафоны освещения

 Безымянный14.jpg Безымянный15.jpg

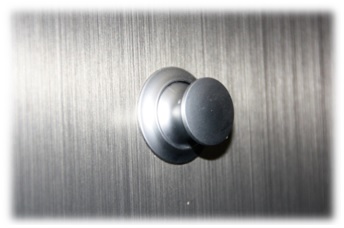

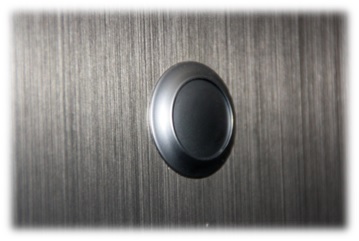

Утапливаемые травмобезопастные мебельные ручки

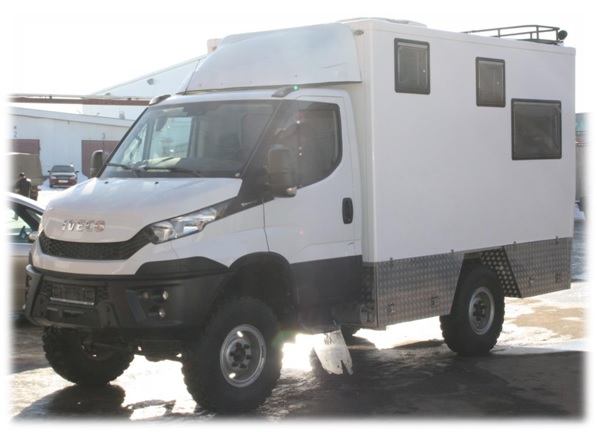

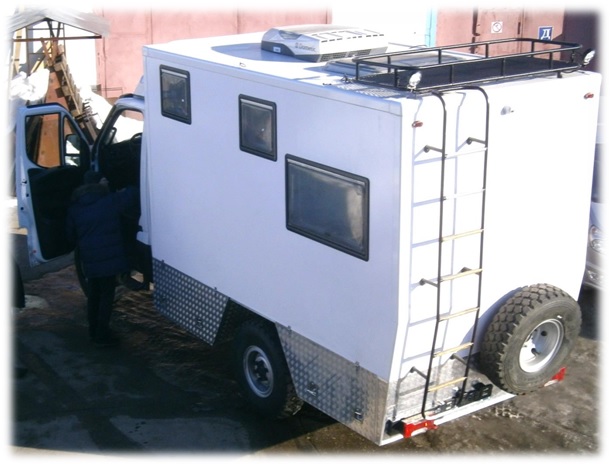

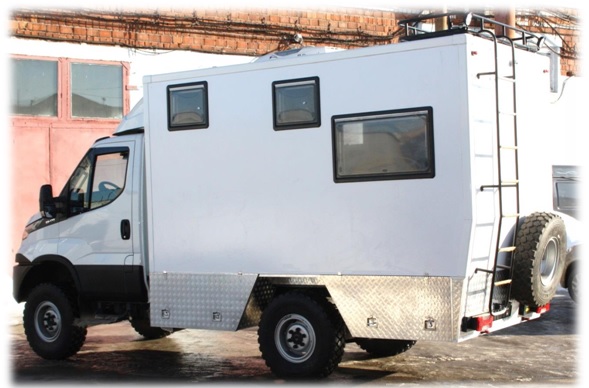

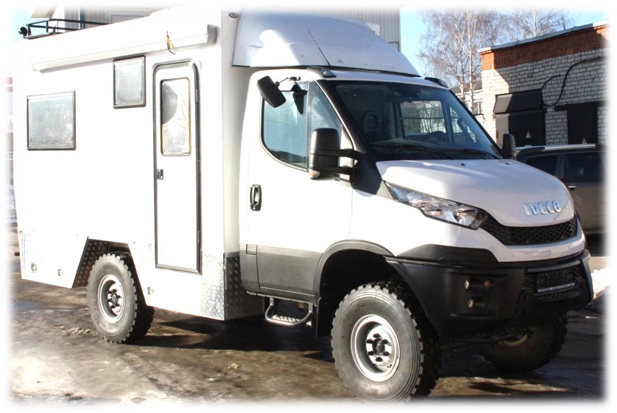

Общий вид комплекса

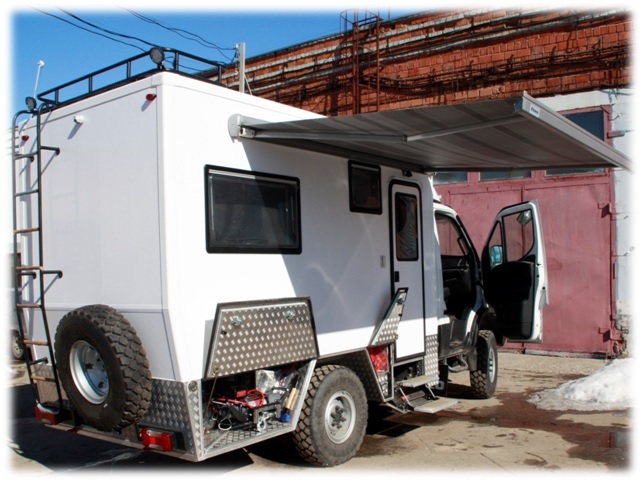

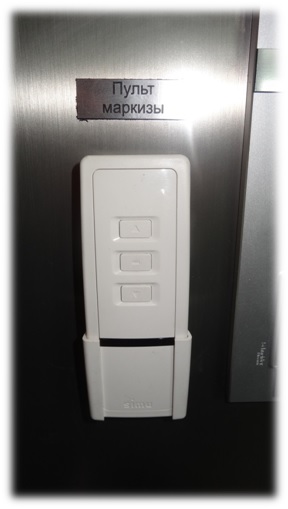

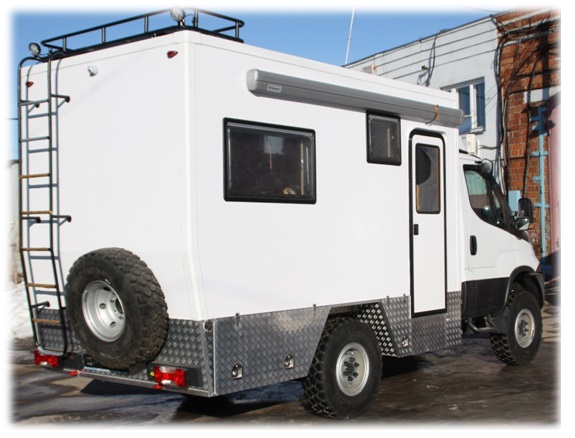

Боковой вид с разложенной настенной маркизой с эл.приводом DOMETIC PW 3500

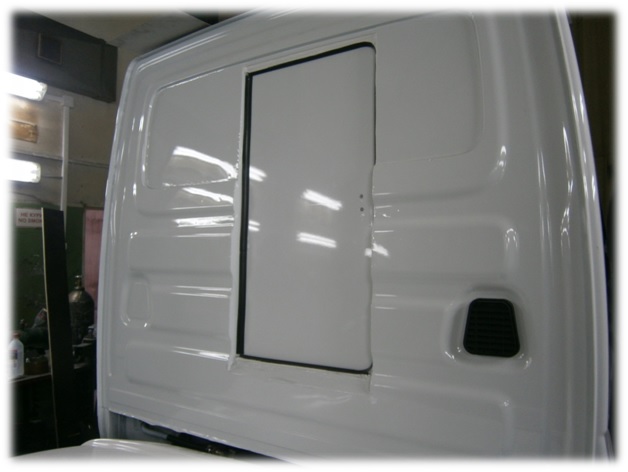

Дверь с электроприводом для доступа в комплекс из кабины


Дверь, вид из комплекса

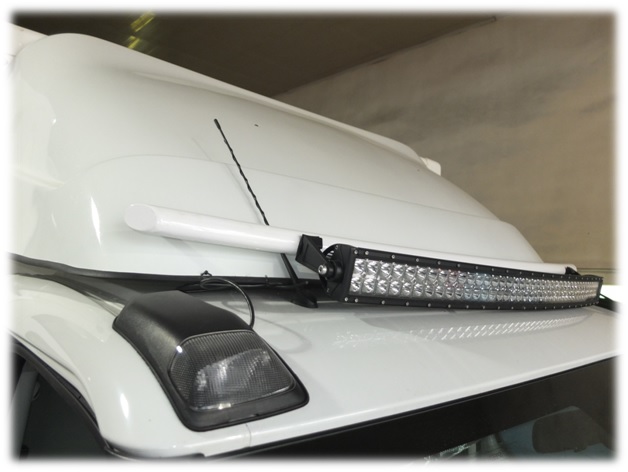

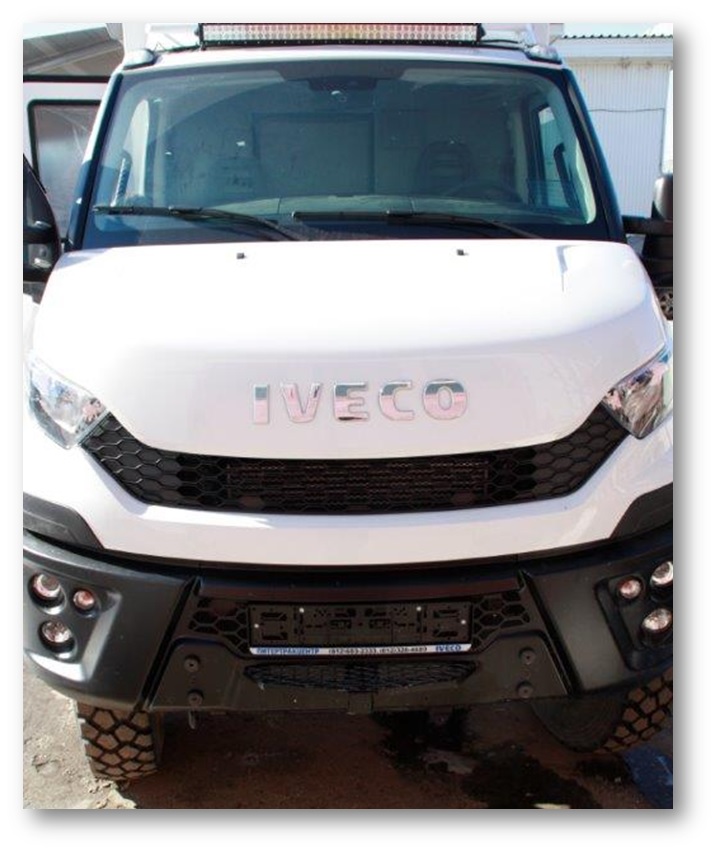

Дополнительная балка освещения

Мы работаем для Вас, желание Заказчика, воплощённое в готовом изделии, обеспечивает комфорт и надёжность в использовании выпускаемых нами специальных автомобилей.
