ГАЗ Валдай полная пневмоподвеска + система управления 3 контура (без ресивера)

Основные характеристики:
• Поглощение вибраций передаваемых на узлы подвески;
• Исключение проседания рессорного пакета;
• Увеличение срока службы подвески задней оси;
• Регулировка клиренса заднего свеса;

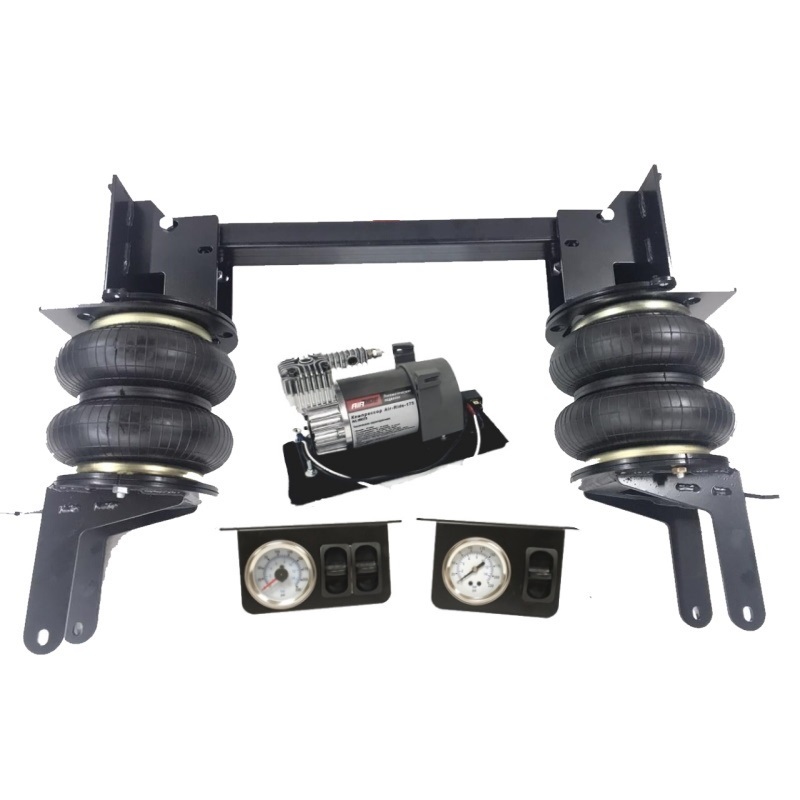

В дополнение к осевой части пневмоподвески, в комплект включена 3-х контурная система управления Air-Ride 3P с тремя пневмо-электроклавишами, однострелочными аналоговыми манометрами и компрессором Air-Ride 175.
Принцип управления: ручной из салона, тремя пневмо-электроклавишами для регулировки давления в пневмоэлементах (верхнее положение клавиши с электронными контактами для включения компрессора, нижнее положение – сброс давления механическим способом). Контроль состояния подвески по трём манометрам.
Управление 3-х контурное (объединенное питание левой и правой подушек передней оси, раздельное питание левой и правой подушек задней оси.)
Система способна сокращать эффект раскачки, выравнивать грузовой отсек при неравномерной загрузке левой части по отношению к правой, и наоборот.

- Блок управления пневматической подвеской поставляется в собранном виде в монтажном коробе.

Состав комплекта:

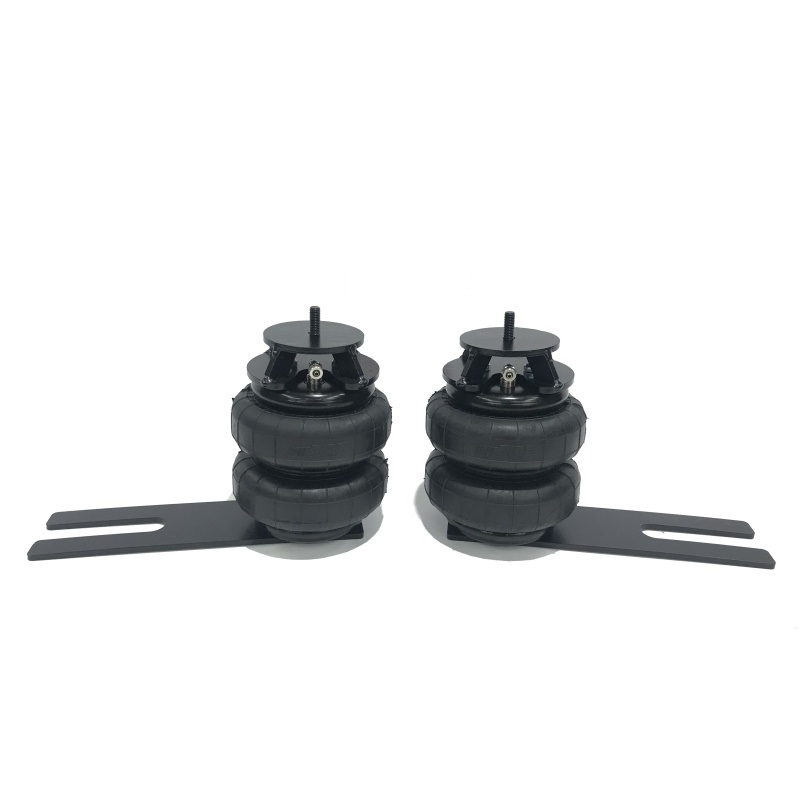

Установка пневмоэлементов:

1. Вкрутите в пневмоэлементы фитинги;
2. Прикрутите нижнее крепление к пневмоэлементам используя крепёж;
3. Демонтируйте штатные отбойники;
4. Устанавливаем пневмоэлементы с нижним креплением на мост и фиксируем их с помощью крепёжа;
5. Фиксируем верхнее крепление на раму, используя штатные отверстия от демонтированного отбойника и крепёж;
6. Присоедините пневмоэлементы к верхнему креплению используя крепёж;
7. Установите упор на раме с верхнем креплении пневмоэлемента используя крепёж;
8. Подключите пневмолинии к фитингам установленные на пневмоэлементах и объедините их тройником;
9. В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется.
10. Если активация будет осуществляться от бортовой пневмосистемы подсоедините пневмоэлементы к комплектам систем управления «1-2 PS»

* - Система управления поставляется отдельно от осевого комплекта.

Протяжка пневмолиний:
Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете систему подготовки воздуха). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинию на тормозных трубках – это может привести к их повреждению!

Рекомендации по эксплуатации изделия и меры предосторожности:

1. Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия).
2. Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.
3. При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);
4. Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.
5. Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.
6. Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства.
