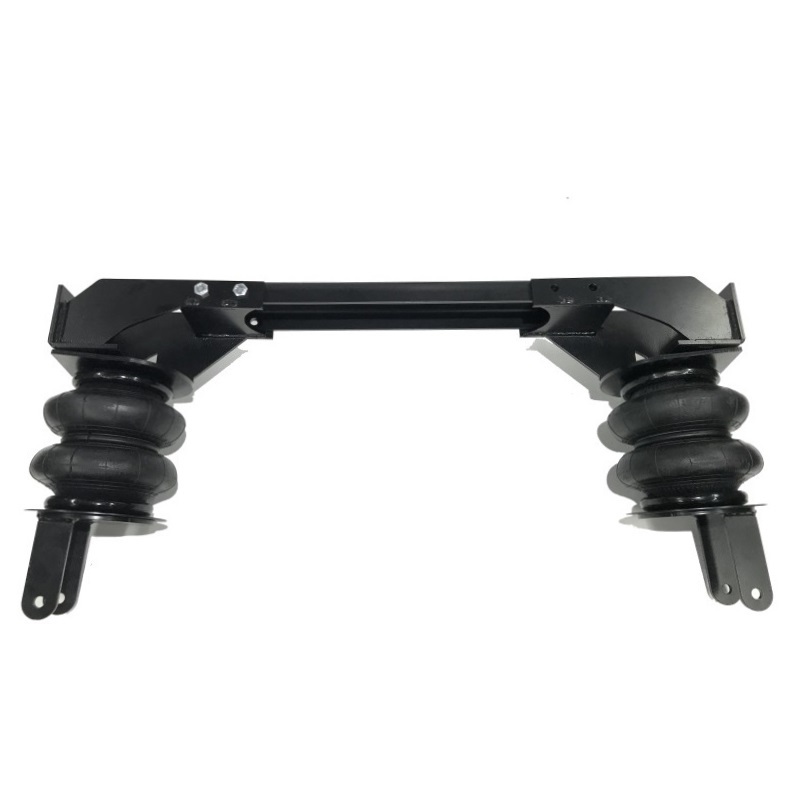

Усиленная пневмоподвеска ГАЗ Газель Бизнес, Газель NEXT 3.5 задняя ось
Комплект подходит для установки на Газель Некст 3.5, Газель Некст ЦМФ 3.5, Газель Бизнес с задним мостом типа "Банджо" (прямоугольного сечения)
С усилительной поперечиной, пневмоподушки даметром 190 мм.
Технические характеристики | |
Артикул: | 102023 |
Ось: | Задняя |
Ресивер: | Без ресивера |
Подкачка шин: | нет |
Модель автомобиля: | Газель Next 3.5, Газель Next ЦМФ 3.5, Газель Бизнес |
Пневмоподвеска ГАЗ Газель Бизнес / Газель NEXT 3,5 усиленная версия, разработана для сохранения утрачиваемых грузовых характеристик автомобиля при установке на шасси товарных будок и удлинения рамы.
Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент повышенной надёжности с внутренним буфером.
В состав комплекта включен поперечный усилитель.
Устанавливая пневмоподвеску, вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобилей.
Состав комплекта:
| ||
1. | Усилитель 102023 | 1 |
2. | Пневмоэлемент 400190/ 400165 | 2 |
3. | Верхнее крепление пневмоэлемента правое/левое 102023 | 2 |
4. | Нижнее крепление пневмоэлемента правое/левое 102023 | 2 |
5. | Блины дистанционные | 2 |
6. | Пневмомагистраль (8 м ) | 1 |
7. | Труба гофрированная D-6,6 (2 м) | 1 |
8. | Стяжки нейлоновые | 10 |
9. | Винт 7991 10*45 | 4 |
10. | Болт 933 10*30 | 10 |
11. | Болт 933 10*100 | 2 |
12. | Болт 933 8*50 | 1 |
13. | Втулка резьбовая М 8*25 | 1 |
14. | Винт 912 М 8*20 | 1 |
15. | Гайка с рифлением М10 | 4 |
16. | Гайка 985 М10 | 12 |
17. | Гайка 985 М8 | 1 |
18. | Пакет с метизами для крепления пневмоэлементов | 1 |
19. | Шайба 125 М8 | 1 |
20. | Шайба кузовная М8 | 3 |
21. | Шайба 125 М10 | 24 |
22. | *Ниппель (отсутствует при наличии системы управления) | 1 |
23. | *Фитинг тройник (отсутствует при наличии системы управления) | 1 |
24. | Блин верхнего кронштейна |
|

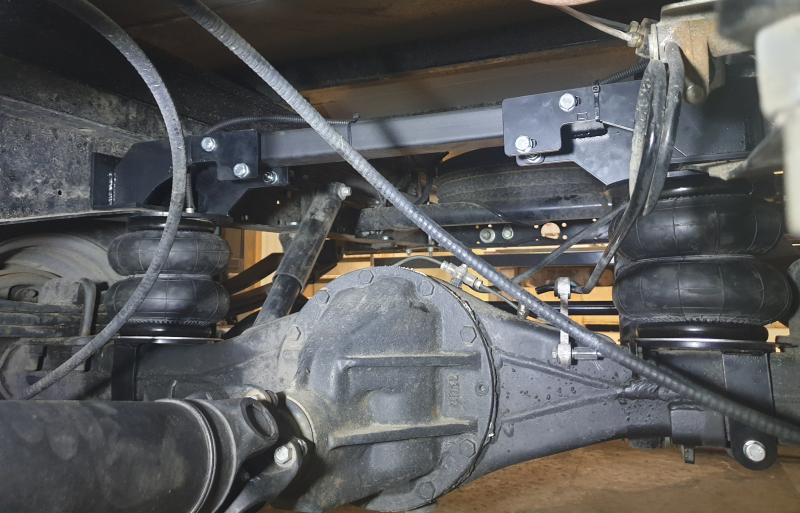

Краткая инструкция установки пневмоэлементов:
1. Соберите пневмоэлемент с комплектами креплений;
2. Демонтируйте штатные отбойники и тщательно очистите места креплений;
3. Ослабьте гайки на стремянках;
4. В зазор между рессорой и креплением стремянок вставьте нижний брекит крепления пневмоэлемента;
5. В отверстие крепления штатного отбойника вставьте болт верхнего крепления пневмоподушки и зафиксируйте его;
6. Затяните все крепления и подключите пневмолинию;
Рекомендации по эксплуатации изделия и меры предосторожности:
1. Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия).
2. Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.
3. При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);
4. Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.
5. Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.
6. Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства.
Проверка установленного оборудования на герметичность:
Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы.
- Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:
- Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.
- Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.
- Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.
