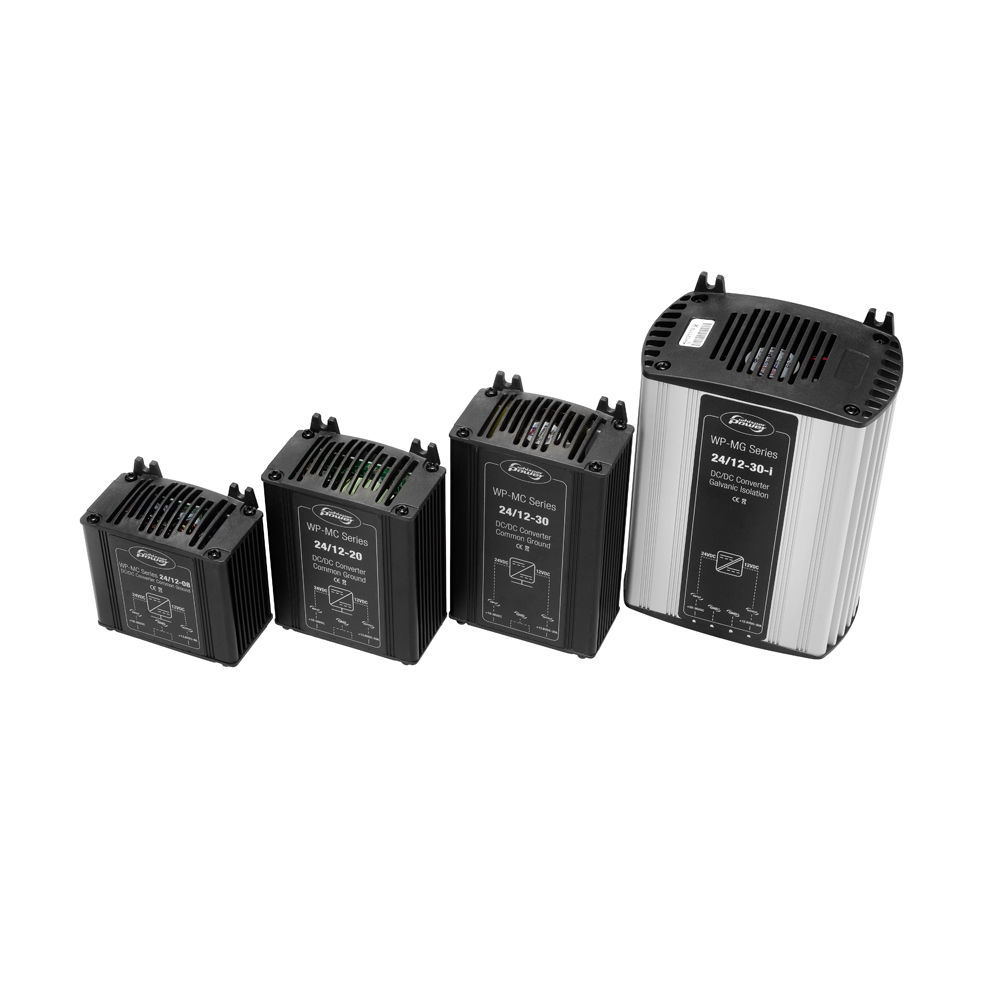

В большинстве случаев в электрических системах используют оборудование как на 24 В, так и на 12 В постоянного тока одновременно. WhisperPower DC / DC это импульсный конвертор предназначенный для преобразования определенного напряжения постоянного тока, в другое напряжение постоянного тока. Например преобразование 24 В в 12 В постоянного тока. Технология WhisperPower Switched Mode обеспечивает минимальную потерю энергии и высокое качество выходного сигнала. Мы предлагаем три различных серии конверторов: 1) MC-Series 2) MG-Series 3) MCC-Series

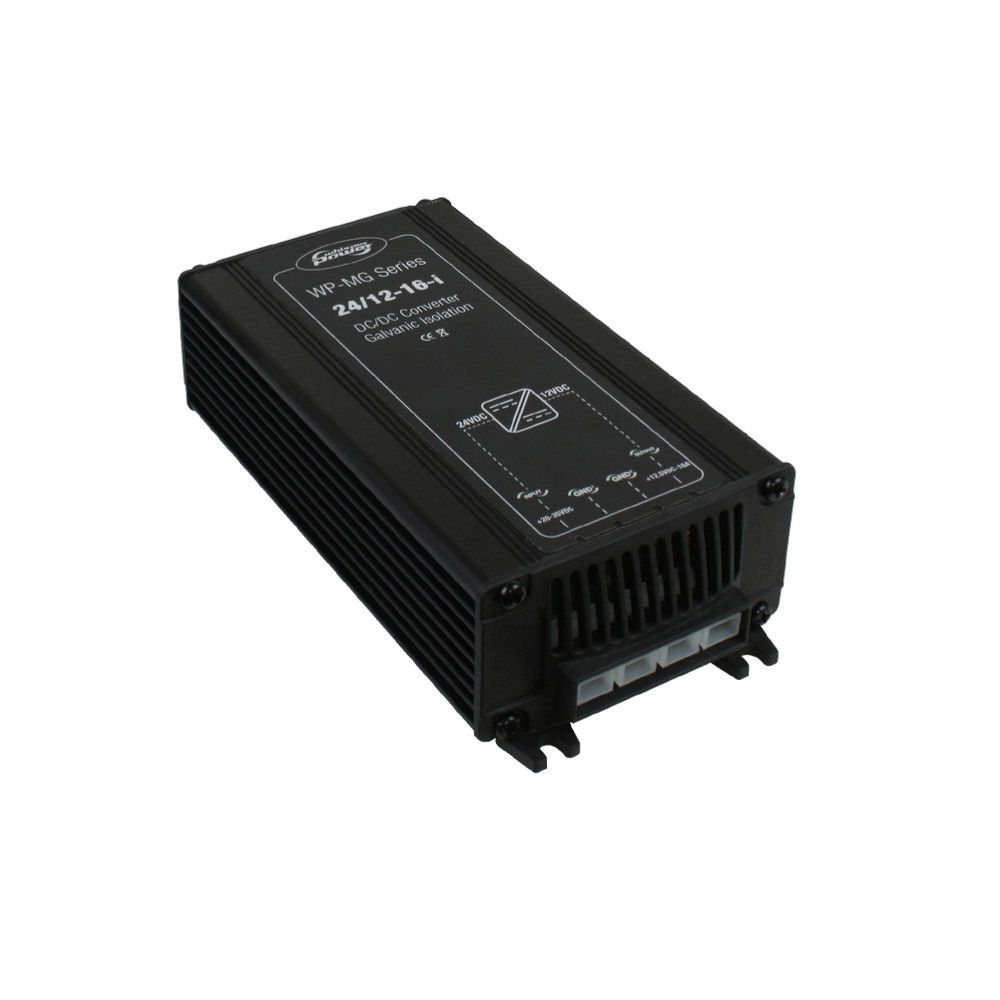

MG-серия
- DC-DC конвертор с гальванической изоляцией
- Возможно преобразование с 48В DC в 24, или с 24В DC в 12В DC
- Также возможно и обратное преобразование из 12 В в 24В DC
- Электронные технологии, высокая эффективность, нет нагрева
- Мощность позволяет работать с токами до 30 ампер
- Возможна параллельная работа для подключения мощных бытовых потребителей
| Техническая характеристика |
| Тип конвертора | Понижение и стабилизация напряжения |
| Вход |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения, полные технические характеристики выходного напряжения | 20..35 В постоянного тока |
| Диапазон входного напряжения | 0..35 В постоянного тока |
| Выход |
| Номинальное выходное напряжение | 12.5 В постоянного тока |
| Регулировка напряжения | Да |
| Точность выходного сигнала | 3 % |
| Максимальные пульсации выходного напряжения (от пика до пика) | 1 % |
| Максимальная выходная мощность | 200 Вт |
| Постоянная выходная мощность | 200 Вт |
| Максимальный выходной ток | 16 A |
| Постоянный выходной ток при 40 C | 16 A |
| Общие характеристики |
| Эффективность | >87% |
| Потребление без нагрузки | <25 мА |
| Диапазон температур (окружающей среды) | -10 C .. +40 °C |
| Температура хранения | -25 C .. +85 °C |
| Допустимая влажность | 95%, без конденсации |
| Гальваническая развязка | ДА, 500 В переменного тока |
| Охлаждение | Принудительная вентиляция |
| Защита |
| Перегрузка по току / короткое замыкание | Перегрузки ограничены согласно измерениям тока |
| Перегрев, отключение | Мощность ограничена согласно измерениям температуры |
| Технические параметры |
| Подключение цепей входа/выхода, провод Faston | 6 мм ² |
| Размеры корпуса (ВxШxД) | 50 x 176 x 88 мм |
| Отверстия для монтажа | диаметр 4 мм 58 x 168 |
| Вес | 0.630 кг |
| Класс защиты | IP20 |
| Номер корпуса | корпус 7 |
| Материалы корпуса | Анодированный алюминий, торцевые крышки ABS |
| Цвет корпуса | Черный, RAL 9011 |
| Соответствовие стандартам | EN61000-6-3 (EN55022) EN61000-6-2 (EN61000-2 / 3/4, EN61000-4- 3) LVD 73/23 / EEC (EN60335-1) e4-95 / 54 / ЕС RoHS 2002/95 / ЕС Примечание: данные технические характеристики могут быть изменены без предварительного уведомления |
